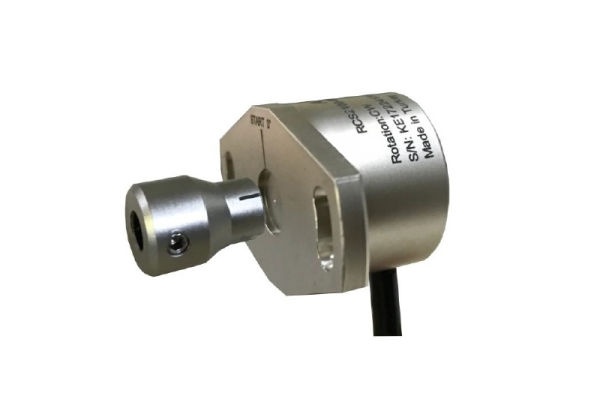

RCS 2100 Serisi Temassız Açı Sensörü || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Temassız ölçüm
0.5-4.5V Ratiometric, 0-10V, 0-5V, 4-20mA çıkış seçenekleri
0-360° arasında seçilebilen açı değerleri
12 bit çözünürlük
±%0.5 FS linearite
IP67 koruma sınıfı

Tamamen temassız, yüksek doğrulukta manyetik prensiple açısal ölçüm; çevresel şartlardan etkilenmez; çok uzun ömürlü yerli üretim sensör; özel vida yuvalı dizayn


Datasheet
TR
EN
 Ölçüm Aralığı Çözünürlük Çıkış  Koruma Besleme Voltajı Datasheet
 0…360º arası farklı seçenekler 12 bit 0.5-4.5V Ratiometric, 0-10V, 0-5V, 4-20mA IP 67 5 VDC veya 24 VDC
  • Temassız ölçüm
  • 12 bit çözünürlük
  • ±%0.5 FS linearite
  • 0-360° arasında kullanıcı tarafından seçilebilen açı değerleri
  • 0.5-4.5V Ratiometric, 0-10V, 0-5V, 4-20mA çıkış seçenekleri
  • Ağır çevre şartları ve titreşime dayanıklı
  • IP67 yüksek koruma sınıfı
  • Uzun çalışma ömrü
  • Kompakt yapı
  • Yüksek doğruluk
Marka

Atek
Ölçme Tipi

Manyetik, temassız
Ölçüm Aralığı

0° 'den 360° 'ye kadar istenen aralıkta üretilebilir
Çözünürlük

12 bit
Linearite

± %0.5 FS
Tekrarlanabilirlik

0.1°
Cevaplama frekansı

250 Hz
Çıkış Sinyali

Rasyometrik ( Besleme Gerilimi: 5 VDC, Yük : ≥ 1KΩ)
0…10VDC ( Besleme Gerilimi:15…32 VDC, Yük : ≥ 1KΩ)
0…5VDC ( Besleme Gerilimi: 5VDC veya 9…32 VDC, Yük : ≥ 1KΩ)
4…20 mA ( Besleme Gerilimi: 9…32 VDC, Yük : 0…250 Ω)
Akım Tüketimi

30 mA maks
Ters Polarite Koruması

Evet, sadece besleme
Çalışma Sıcaklığı

-25…+85 °C
Depolama Sıcaklığı

-40…+85 °C
Elektriksel Bağlantı

3 x 0,14 mm² ekranlı kablo
Maks. Çalışma Hızı

Mekanik olarak limitsiz
Koruma Sınıfı

IP67
Malzeme

Gövde: Alüminyum
Mıknatıs: Alüminyum
  • Robotik sistemler
  • Otomobil parçaları
  • Güneş enerjisi ve fotovoltaik sistemler
  • Otomatik yönlendirmeli sistemler
  • Vinç ve kaldırma sistemleri
  • Rüzgar Santralleri
DATASHEET
PDF
PDF
KULLANMA KILAVUZU
PDF
PDF
CAD / STEP
ZIP
