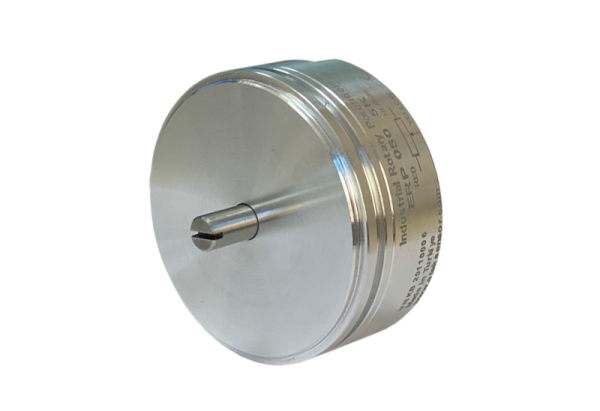

ERP 50 Serisi Rotary Potansiyometre || ATEK || Made in Türkiye
60°, 90°, 345°, 350°, 355° elektriksel açı
6 mm veya 6.34 mmşaft çapı
±%0.5 linearite
1000 RPM çalışma hızı
10 milyona varan hareket ömrü
IP40 koruma sınıfı
Şaftlı dairesel potansiyometre; servo size 20; 10 milyona varan hareket ömrü; sonsuz ve sürekli dönebilme özelliği; analog çıkış seçenekleri
| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|---|
| 60°, 90°, 345°, 350°, 355° |
6 mm veya 6,34 mm
|
50.8 mm
|
Potansiyometrik, 0-10V, 4-20 mA, 0-20 mA
|
IP40
|
±%0.5 |  |
- 60°, 90°, 345°, 350°, 355° elektriksel açı
- 6 mm veya 6,34 mm mil çapı
- 50.8 mm gövde çapı
- Potansiyometrik, 0-10V, 4-20 mA veya 0-20 mA çıkış
- ±%0.5’e kadar yüksek doğruluk
- 10 milyon tur ömür
- IP40 koruma sınıfı
- Mekanik dönüş sınırlaması yoktur
| Marka |
Atek |
|---|---|
| Elektriksel Ölçüm Aralığı |
60°, 90°, 345°, 350°, 355° |
| Direnç Değerleri |
1K, 2K, 5K, 10K |
| Direnç Toleransı |
±%2 0 |
| Tekrarlanabilirlik |
0.1° max. |
| Bağımsız Linearite |
±% 0.5 |
| Çıkış Tipi |
Potansiyometrik, 0-10V, 4-20 mA veya 0-20 mA |
| Besleme Voltajı |
Potansiyometrik için : 42V max |
| Önerilen Kontak Akımı |
100 µA max. |
| Minimum Ömür (elektriksel) |
10 milyon tur |
| Elektriksel Bağlantı |
3×0,102 mm2 PVC kablo (standart 1m, opsiyonel diğer) |
| Montaj |
3 kelepçeli |
| Boyut |
Servo size 20 |
| Çalışma Torku |
0.5 Ncm max. |
| Çalışma sıcaklığı |
-25°C … +75°C |
| Koruma Sınıfı |
IP40 |
- Tekstil makinaları
- Otomatik kapı kontrol sistemleri
- Otomotiv
- Her türlü kontrol ve ölçüm uygulamaları
