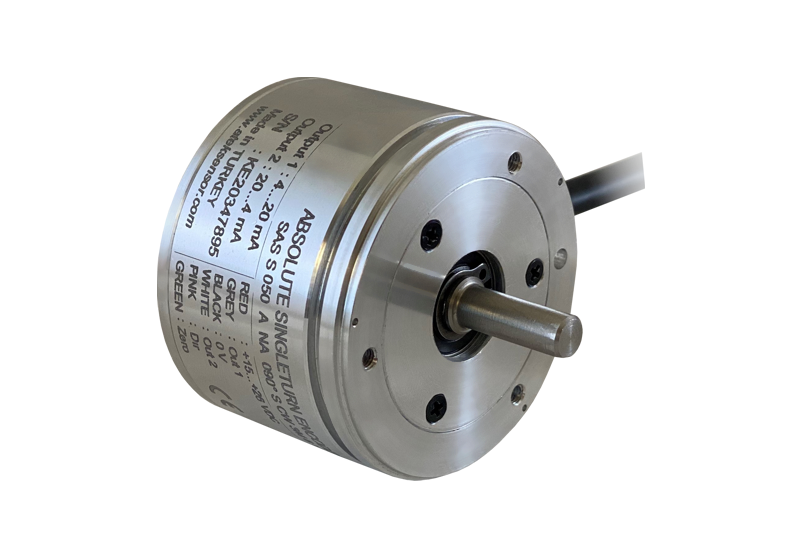

SAS 50 Serisi Programlanabilir Tek Turlu Absolute Rotary Encoder || ATEK || Made in Türkiye
Ürünlere dön
MAH S 50 Programlanabilir Çok Turlu Absolute Rotary Enkoder || ATEK || Made in Türkiye

SAS 51 Serisi Programlanabilir Tek Turlu Absolute Rotary Enkoder || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Manyetik prensiple absolute (mutlak) ölçüm
50 mm gövde çapı
CANopen veya analog çıkış
6 mm veya 8 mm şarf çapı
14 bit açısal çözünürlük
3000 RPM çalışma hızı
IP67 koruma sınıfı

Manyetik prensiple absolute (mutlak) ölçüm; 50 mm gövde çapı; CANopen veya analog çıkış; kompakt dizayn


Datasheet
TR
EN
 Çözünürlük Şaft Çapı Gövde Çapı Çıkış Koruma Datasheet
14 Bit 6 mm veya 8 mm 50 mm CANopen veya Analog IP 67
  • Manyetik prensiple absolute (mutlak) ölçüm
  • 50 mm gövde çapı
  • 5 mm ile 8 mm arasında şaft çapı seçenekleri
  • 14 bit açısal çözünürlük
  • Analog veya CANopen çıkış seçeneği
  • Redundant analog çıkış
  • Analog çıkış sinyal formlarının seçilen 3 noktaya göre belirlenebilmesi
  • Yüksek hassasiyet
  • IP67 Koruma sınıfı
Marka

Atek
ELEKTRİKSEL ÖZELLİKLER

–>
Çalışma Prensibi

Hall Effect
Besleme Gerilimi

Analog: 15 … 26 VDC
CANopen: 12 … 30 VDC
Akım Tüketimi

40 mA
Ters Polarite Koruması

Var
Ölçüm Aralığı

0…360°
Doğruluk

±0,1°
Tekrarlanabilirlik

0,1°
Açısal Çözünürlük

14 Bit
Cevaplama Frekansı

333 Hz
Elektriksel Arayüz

CANopen
Analog: 4-20 mA, 0-10 V, 0.5- 4.5 V, 0-5 V, 20-4 mA, 10-0 V, 4.5-0.5 V, 5-0 V
MEKANİK ÖZELLİKLER

–>
Maksimum Hız

3000 RPM
Gövde Çapı

50 mm
Koruma Sınıfı

IP67
Çalışma sıcaklığı

-20 … +70 °C
Bağıl nem

% 10 … % 90
Malzeme

Şaft: Paslanmaz Çelik
Gövde: Alüminyum
CANOPEN ÖZELLİKLER

–>
Haberleşme Profili

CiA 301
Cihaz Tipi

CANopen, CiA DS406
Kimlik (Node ID)

1 ile 127 arası LSS ya da SDO ile ayarlanabilir
Default Node ID:1
Baud Rate

10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s
PDO Veri Hızı (Data Rate)

100 ms
Hata Kontrol

Heartbeat, Emergency Message
PDO

3 Tx PDO
PDO Modları

Event/Time triggered, Synch/Asynch
SDO

1 server
Pozisyon Bilgisi

Nesne Sözlüğü (Object Dictionary) 0x6020
Sonlandırma Direnci

Opsiyonel
  • Parça imalatında kullanılan CNC makinelerinde çok eksenli oryantasyonu belirleme
  • Hastanelerde kullanılan makas yataklarının yüksekliğini otomatik olarak belirleme
  • Vinç veya hava asansörü gibi büyük araçlar için çoklu stabilizatörlerin doğru şekilde yerleştirilmesi
  • Otomatik kapıları veya yuvaları sınırlayıcı anahtar olmadan hareket ettirmek
  • Bir elektrik kesintisinden sonra bile robotik harekete devam etmek
DATASHEET
PDF
PDF
CAD / STEP
ZIP
CAN EDS
ZIP
