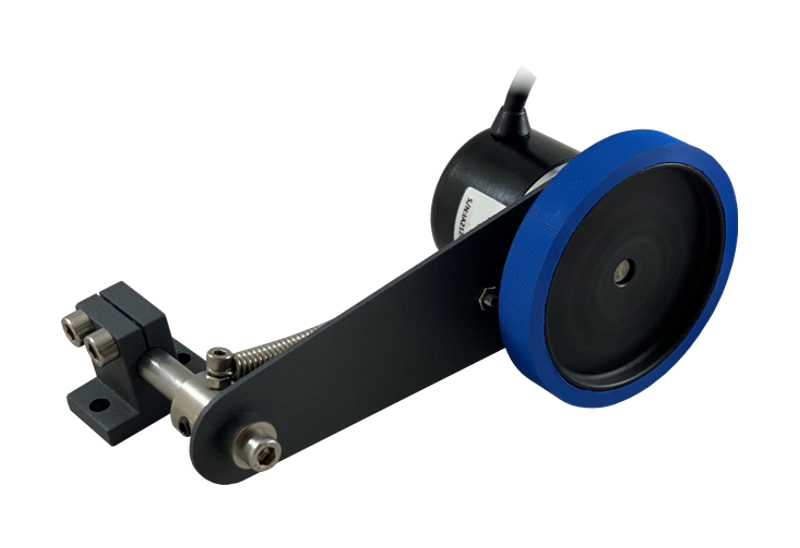

ATE 10 Serisi Tek Tekerlekli Yaylı İnkremental Enkoder || ATEK || Made in Türkiye
Tekerlekli yapısı ile hareketli hedefin uzunluğunu ve hızını ölçmek için uygun
Yay kolu sayesinde çok çeşitli montaj olanakları
250 veya 256 mm tekerlek çevresi
3000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Tekerlekli yapısı ile hareketli hedefin uzunluğunu ve hızını ölçmek için uygun; Yay kolu sayesinde çok çeşitli montaj olanakları
| Çözünürlük | Tekerlek Çevresi | Tekerlek Çapı | Çıkış | Koruma | Datasheet |
|---|---|---|---|---|---|
| 0,05 mm/pulse, 0,1mm/pulse, 0,25mm/pulse, 0,5mm/pulse, 1mm/pulse, 5mm/pulse, 10mm/pulse, 25mm/pulse, 250mm/pulse | 250 mm veya 256 mm | 82 mm |
Push-Pull, TTL Line Driver, Open Collector
|
IP 54 |  |
- Tekerlekli yapısı ile hareketli hedefin uzunluğunu ve hızını ölçmek için uygun
- Ölçüm mesafesine göre çıkış dalga formu uluslararası ölçüm birimlerine uygun
- 250 mm veya 256 mm tekerlek çevresi
- 3000 RPM çalışma hızı
- 300 KHz cevaplama frekansı
- Yüksek hassasiyet
- Sağlam yapı, uzun çalışma ömrü
- IP54 Koruma sınıfı
| Marka |
Atek |
|---|---|
| ELEKTRİKSEL ÖZELLİKLER |
–> |
| Çözünürlük |
256 mm tekerlek çevresi için: |
| Elektriksel Arayüz |
PP: 10…30 VDC besleme / 10…30 VDC PP çıkış |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Cevaplama Frekansı |
300 KHz |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Akımı |
100 mA maks. (kanal başına) |
| Elektriksel Bağlantı |
5 veya 8×0,14 mm2 ekranlı kablo |
| MEKANİK ÖZELLİKLER |
–> |
| Tekerlek Çevresi |
250 veya 256 mm |
| Tekerlek Çapı |
82 mm |
| Başlangıç Torku |
Sürtünme katsayısına bağlı |
| Çalışma Hızı |
3000 RPM maks. |
| Çalışma sıcaklığı |
-25 … +85 °C |
| Ortam nemi |
% 35 … % 85 RH |
| IP Koruma Sınıfı |
IP54 |
