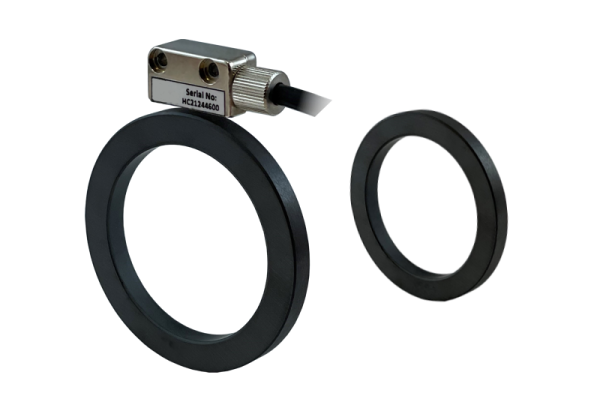

RB Serisi Manyetik Ring || ATEK || Made in Türkiye
MLS 110/120/130/210 serilerine uygun
Atek MLS serisi okuycu sensörlerle 36000 pulse kadar çözünürlük seçeneklerşi
Manyetik temassız inkremental ölçüm teknolojisi
1mm, 2mm veya 5mm kutup aralığı (pitch)
54mm’ye kadar hollow şaftlı
IP67 koruma
Manyetik okuyucu sensörler MLS 110/120/130/210 serileri ile kullanıma uygun, sinterlenmiş sert ferrit malzemeden oluşan inkremental manyetik ring
| Kutup Sayısı (pole) | Kutup Aralığı (pitch) | Materyal | Doğruluk | Datasheet |
|---|---|---|---|---|
| 36, 46, 50, 64, 72, 100 veya 128 | 1 / 2 / 5 mm | Sinterlenmiş sert ferrit | 0.1° / 0.01° (ring çapına bağlı) |  |
- Manyetik temassız/kontaksız inkremental ölçüm teknolojisi
- Atek MLS serisi okuyucu sensörlerle 36000 pulse kadar farklı çözünürlük seçenekleri
- 1mm, 2mm veya 5mm kutup aralığı (pitch)
- 54mm’ye varan hollow şaftlı
- Yüksek doğruluk
- Sert ferrit malzeme
- Sağlam yapı
- Toz, yağ ve neme karşı dayanıklı
- IP67 koruma sınıfı
| Marka |
Atek |
|---|---|
| Manyetik Kutup Sayısı (pole) |
36, 46, 50, 64, 72, 100 veya 128 |
| Manyetik Kutup Aralığı (pitch) |
1 / 2 / 5 mm |
| Doğruluk |
0.1° / 0.01° (malzeme çapına bağlı) |
| Malzeme |
Sinterlenmiş ferrit |
- MLS 110/120/130/210 serisi okuyucu sensörlerle birlikte kullanıma uygundur.
- Motor komütasyon
- Hız ölçümü
- Açı ölçümleri
