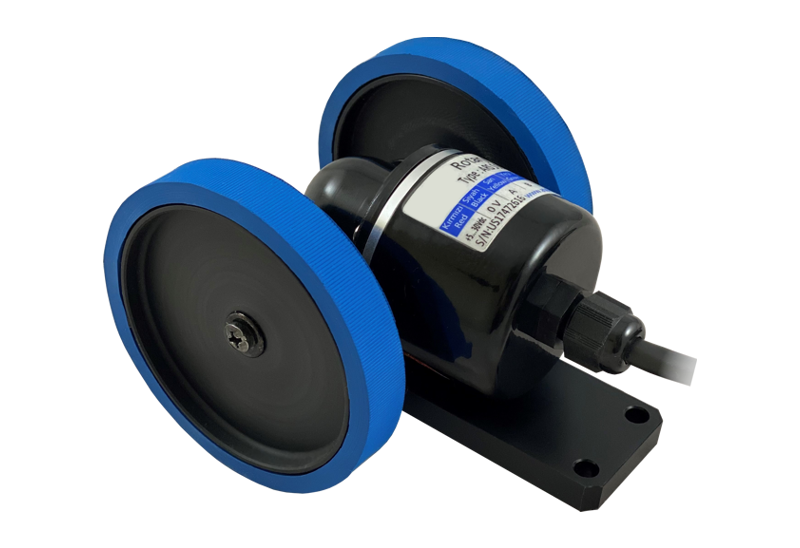

ATE 20 Serisi Çift Tekerlekli İnkremental Enkoder || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Tekerlekli yapısı ile hareketli hedefin uzunluğunu ve hızını ölçmek için uygun
Manyetik prensiple inkremental ölçüm
250 veya 256 mm tekerlek çevresi
3000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı

Tekerlekli yapısı ile hareketli hedefin uzunluğunu ve hızını ölçmek için uygun; yüksek hassiyet ve uzun çalışma ömrüne sahip inkremental rotary enkoder


Datasheet
TR
EN
 Çözünürlük Tekerlek Çevresi Çıkış Koruma Datasheet
0,05 mm/pulse, 0,1mm/pulse, 0,25mm/pulse, 0,5mm/pulse, 1mm/pulse, 5mm/pulse, 10mm/pulse, 25mm/pulse, 250mm/pulse  250 mm veya 256 mm
Push-Pull, TTL Line Driver, Open Collector
 IP 54
  • Tekerlekli yapısı ile hareketli hedefin uzunluğunu ve hızını ölçmek için uygun
  • Ölçüm mesafesine göre çıkış dalga formu uluslararası ölçüm birimlerine uygun
  • 250 veya 256 mm tekerlek çevresi
  • 3000 RPM çalışma hızı
  • 300 KHz cevaplama frenkansı
  • Yüksek hassasiyet
  • Sağlam yapı, uzun çalışma ömrü
  • Kolay montaj
  • IP54 Koruma sınıfı
Marka

Atek
ELEKTRİKSEL ÖZELLİKLER

–>
Çözünürlük

256 mm tekerlek çevresi için:
1024 pulse = 0,25mm/pulse
512 pulse = 0,5mm/pulse
256 pulse = 1mm/pulse
250 mm tekerlek çevresi için:
5000 pulse = 0,05mm/pulse
2500 pulse = 0,1mm/pulse
1000 pulse = 0,25mm/pulse
500 pulse = 0,5mm/pulse
250 pulse = 1mm/pulse
50 pulse = 5mm/pulse
25 pulse = 10mm/pulse
10 pulse = 25mm/pulse
1 pulse = 250mm/pulse
Elektriksel Arayüz

PP: 10…30 VDC besleme / 10…30 VDC PP çıkış
TTL: 5 VDC besleme / 5 VDC TTL çıkış
HTL: 10…30 VDC besleme / 5 VDC TTL çıkış
HPL: 5…30 VDC besleme / 5…30 VDC PP çıkış
PNP veya NPN Open Collector çıkış
Çıkış Sinyalleri

A, /A, B, /B, Z, /Z
Cevaplama Frekansı

300 KHz
Akım Tüketimi

50 mA nominal
Çıkış Akımı

100 mA maks. (kanal başına)
Elektriksel Bağlantı

5 veya 8×0,14 mm2 ekranlı kablo
M16 / 8 pin erkek soket
MEKANİK ÖZELLİKLER

–>
Tekerlek Çevresi

250 veya 256 mm
Başlangıç Torku

Sürtünme katsayısına bağlı
Çalışma Hızı

3000 RPM maks.
Çalışma sıcaklığı

-25 … +85 °C
Ortam nemi

% 35 … % 85 RH
IP Koruma Sınıfı

IP54
  • Çeşitli paketleme makinaları
  • Sac üretimi
  • Tekstil makineleri ve genel endüstriyel makineler
DATASHEET
PDF
PDF
CAD / STEP
ZIP
