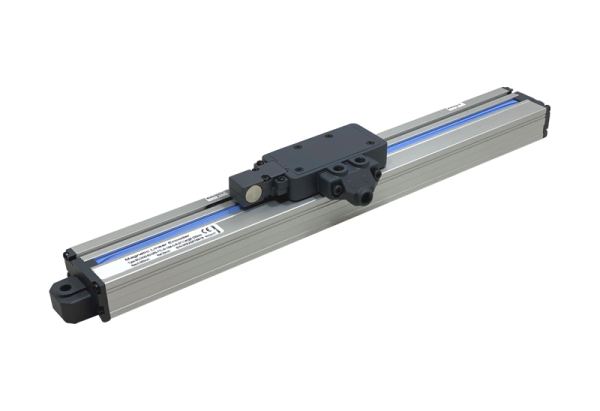

MLC 420 Serisi Abkant Cetveli || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Manyetik ölçüm
İnkremental enkoder çıkışı
Taşınabilir referans noktası
2000 mm ‘ye kadar strok değerleri
1 µm’den başlayan çözünürlük seçenekleri
IP65 koruma sınıfı
Delem, Cybelec, ESA ve STEP cihazlarla uyumlu

Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı


Datasheet
TR
EN
 Ölçüm Aralığı Çıkış Koruma Manyetik Bant Çözünürlük Datasheet
2000 mm’ye kadar
Push-Pull, TTL RS422 Line Driver
 IP 65  B2 1µm, 5µm, 10µm, 25µm, 50µm, opsiyonel diğer çözünürlükler
  • İnkremental enkoder çıkışı: A, B, Z, /A, /B, /Z
  • 2000 mm ‘ye kadar strok değerleri
  • 1 µm’den başlayan çözünürlük seçenekleri
  • Eloksallı cetvel profili
  • Taşınabilir referans noktası
  • Mükemmel yataklanma sağlayan, entegre edilmiş, temassız rulmanlı sistem
  • Yüksek kararlılık, quadrature çıkış
  • IP65 koruma sınıfı
  • Kolay ve hızlı montaj
  • 50 metreye kadar kablo boyu
  • Paslanmaz çelik koruyucusu
  • Delem, Cybelec, ESA ve STEP Cihazlarla Uyumlu

*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.

Marka

Atek
Ölçüm Mesafesi

2 metreye kadar
Çözünürlük

1µm, 5µm, 10µm, 25µm,50 µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir)
Ölçüm Prensibi

Manyetik
Çıkış Tipi

Push-Pull veya TTL RS422 Line Driver
Manyetik Bant Tipi

B2
Çıkış Sinyalleri

A, /A, B, /B, Z, /Z
Çektiği Akım

Maksimum 40 mA (Her Kanal İçin)
Besleme Gerilimi

PPL: 10..30 VDC veya TTL: 5 VDC
Dış Gövde Yapısı

Sensör: Nikel Kaplı Alüminyum
Profil: Eloksallı Alüminyum
Elektriksel Bağlantı

D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo
Çalışma Hızı

3 m/s
Tekrarlanabilirlik

± 1 Pulse
Çalışma Sıcaklığı

-25°C … +85°C
Koruma Sınıfı

IP65
  • Makine Sanayi
  • PVC Kesim Makineleri
  • Ağaç İşleme Makineleri
  • Abkant Presler
  • Tekstil Makineleri
  • Mermer Makineleri
  • Transfer Makineleri
  • Testereler
  • Metal İşleme Makineleri
  • Torna, Freze
  • Bohrwerk
  • Vargel
  • Otomasyon ve Robotlar
DATASHEET
PDF
PDF
KULLANMA KILAVUZU
PDF
PDF
CAD / STEP
ZIP
