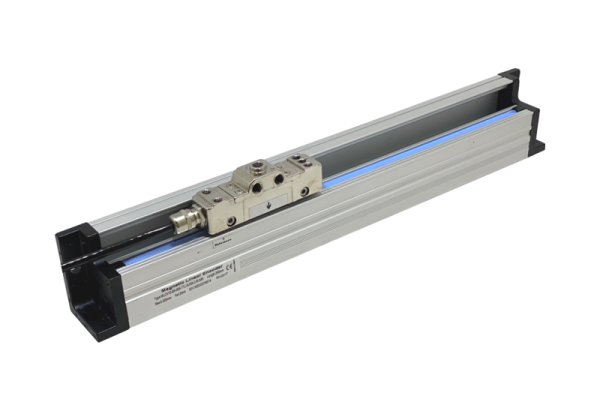

MLC 410 Serisi Abkant Cetveli || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Manyetik ölçüm
4000 mm’ye kadar strok değeri
5 µm’den başlayan çözünürlük seçenekleri
Kendinden yataklı entegre edilmiş bilye sistemi
IP67 koruma sınıfı
Delem, Cybelec ve ESA cihazlarla uyumlu

Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; kendinden hizalanmış sistem; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı


Datasheet
TR
EN
 Ölçüm Aralığı Çıkış Koruma Manyetik Bant Çözünürlük Datasheet
4000 mm’ye kadar
Push-Pull, TTL RS422 Line Driver
 IP 67  B5 5µm, 10µm, 25µm, 50µm, 62.5µm, 100µm, opsiyonel diğer çözünürlükler
  • Kendinden yataklı entegre edilmiş bilye sistemi
  • Manyetik ölçüm
  • Temassız/sürtünmesiz sistem
  • Titreşim ve şoklara karşı yüksek tolerans
  • Geniş montaj toleransları ile kolay montaj
  • 4 metreye kadar ölçüm
  • Toz, yağ ve neme karşı dayanıklı
  • Sağlam alüminyum gövde
  • Mükemmel kararlılık
  • IP67 koruma sınıfı
  • Delem, Cybelec ve ESA cihazlarla uyumlu

*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.

Marka

Atek
Ölçüm Mesafesi

4 metreye kadar
Çözünürlük

5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir)
Ölçüm Prensibi

Manyetik
Çıkış Tipi

Push-Pull veya TTL RS422 Line Driver
Manyetik Bant Tipi

B5
Çıkış Sinyalleri

A, /A, B, /B, Z, /Z
Çektiği Akım

Maksimum 40 mA (Her Kanal İçin)
Besleme Gerilimi

PPL: 10..30 VDC veya TTL: 5 VDC
Dış Gövde Yapısı

Sensör: Nikel Kaplı Alüminyum
Profil: Eloksallı Alüminyum
Elektriksel Bağlantı

D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo
Çalışma Hızı

3 m/s
Tekrarlanabilirlik

± 1 Pulse
Çalışma Sıcaklığı

-25°C … +85°C
Koruma Sınıfı

IP67
  • Makine Sanayi
  • PVC Kesim Makineleri
  • Ağaç İşleme Makineleri
  • Abkant Presler
  • Tekstil Makineleri
  • Mermer Makineleri
  • Transfer Makineleri
  • Testereler
  • Metal İşleme Makineleri
  • Torna, Freze
  • Bohrwerk
  • Vargel
  • Otomasyon ve Robotlar
DATASHEET
PDF
PDF
KULLANMA KILAVUZU
PDF
PDF
CAD / STEP
ZIP
