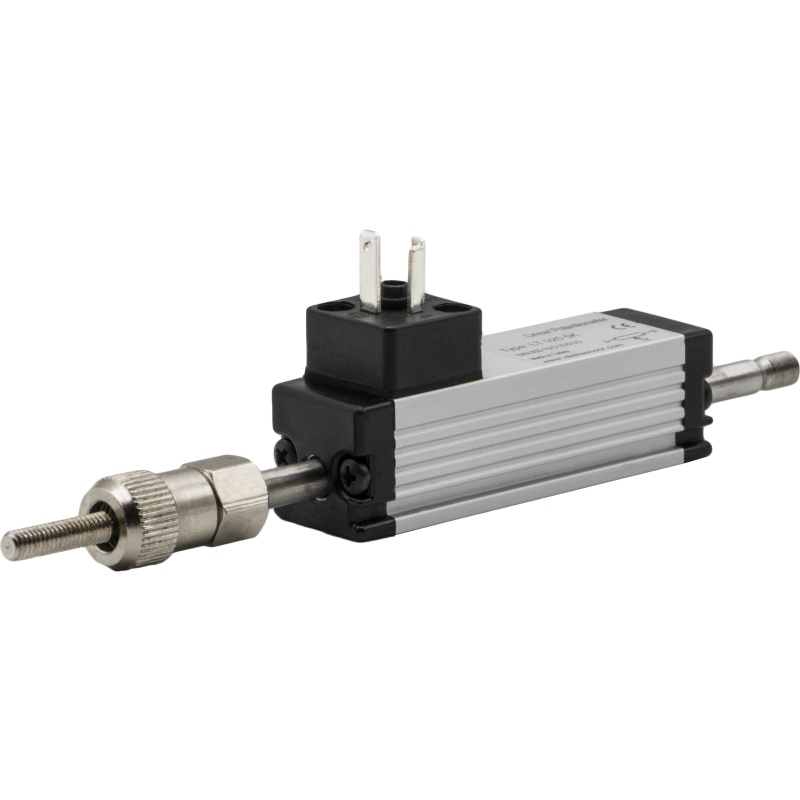

LT Serisi || ATEK || Made in Türkiye
Potansiyometrik ölçüm
Küçük gövde yapısı
10 mm ile 300 mm arası ölçüm mesafeleri
DIN 43650-C soket veya kablo bağlantısı
Yüksek çözünürlük
100 milyon hareket ile yüksek ömür
Yüksek çalışma hızı 5 m/s
Potansiyometrik ölçüm, kısa mesafeli ölçüm; küçük gövde yapısı, yüksek çözünürlük, uzun ömür, analog çıkışlar sayesinde absolute çalışma, yani enerji kesintilerinde pozisyon bilgisini kaybetmeme
| Ölçüm Aralığı | Çıkış | Koruma | Elektriksel Bağlantı | Linearite | Datasheet |
|---|---|---|---|---|---|
| 10 – 300 mm | Potansiyometrik, 0-10V veya 4-20 mA | IP 40 | DIN43650-C, M16 soket veya kablo | ±%0,1 … ±%1 |  |
- Potansiyometrik ölçüm
- Küçük gövde yapısı
- 10 mm ile 300 mm arası ölçüm mesafeleri
- DIN 43650-C soket veya kablo bağlantısı
- Yüksek çözünürlük
- 100 milyon hareket ile yüksek ömür
- Yüksek çalışma hızı 5 m/s
- 5 K yada 10 K direnç seçenekleri ( diğer direnç değerleri opsiyonel )
- Analog çıkışları sayesinde absolute olarak çalışma yani elektrik kesintilerinde pozisyon bilgisini kaybetmeme özelliği
- Linearize edilmiş kondüktif plastik ( Karbon + Plastik alaşımı ) direnç alaşımı ve özel kontaklar sayesinde aşınmalardan etkilenmez
- Direnç değişimi özel yöntemlerle doğrusallaştırıldığından, her defasında kararlı ve eşit ölçüm
- Türk mühendislerden oluşan Alfa Elektronik takımının, baştan sona tasarlayıp geliştirerek ATEK markasıyla piyasaya sunduğu yerli üretim potansiyometrik lineer cetvel
| Marka |
Atek |
|---|---|
| Özellikler |
– |
