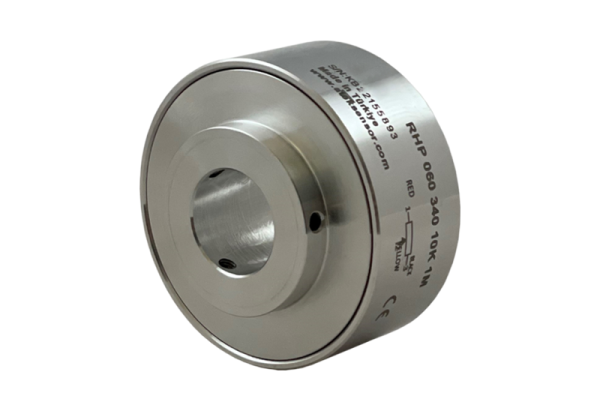

RHP 60 Serisi Rotary Potansiyometre || ATEK || Made in Türkiye
Potansiyometrik çıkış
150° ve 340° elektriksel açı
20 mm delik çapı
59.80 mm gövde çapı
±%0.5’e kadar linearite
10 milyona varan hareket ömrü
IP63 koruma sınıfı
Hollow şaftlı dairesel potansiyometre; 10 milyona varan hareket ömrü; sonsuz ve sürekli dönebilme özelliği; potansiyometrik çıkış
| Ölçüm Aralığı | Delik Çapı | Gövde Çapı | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|---|
| 150°, 340° |
20 mm
|
59.8 mm
|
Potansiyometrik
|
IP63
|
±%0.5 |  |
• 150° ve 340° elektriksel açı
• 20 mm hollow şaft
• 59.80 mm gövde çapı
• Potansiyometrik çıkış
• ±%0.5’e kadar yüksek doğruluk
• 10 milyon tur ömür
• Toza ve neme karşı dayanıklı, IP63 koruma sınıfı
• Mekanik dönüş sınırlaması yoktur
| Marka |
Atek |
|---|---|
| Elektriksel Ölçüm Aralığı |
150°, 340° |
| Çıkış Tipi |
Potansiyometrik |
| Direnç Değerleri |
1K, 2K, 5K, 10K |
| Direnç Toleransı |
±% 20 |
| Tekrarlanabilirlik |
0.1° max. |
| Bağımsız Linearite |
±% 0.5 |
| Besleme Voltajı |
42V max |
| Önerilen Kontak Akımı |
100 µA max. |
| Minimum Ömür (elektriksel) |
10 milyon tur |
| Elektriksel Bağlantı |
3×0,102 mm2 PVC kablo (standart 0.1m, opsiyonel diğer) |
| Mekanik Açı |
360°, sürekli |
| Çalışma Torku |
6 Ncm max. |
| Çalışma sıcaklığı |
-25°C … +75°C |
| Koruma Sınıfı |
IP63 |
- Tekstil makinaları
- Otomatik kapı kontrol sistemleri
- Otomotiv
- Her türlü kontrol ve ölçüm uygulamaları
