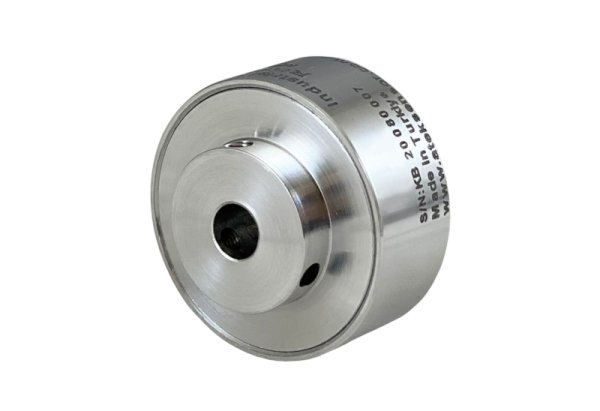

RHP 30 Serisi Rotary Potansiyometre || ATEK || Made in Türkiye
20°, 45°, 150°, 180°, 354° elektriksel açı
6…8 mm delik çapı
±%0.5’e kadar linearite
10 milyona varan hareket ömrü
IP63 koruma sınıfı
Hollowşaftlı dairesel potansiyometre; 10 milyona varan hareket ömrü; sonsuz ve sürekli dönebilme özelliği; analog çıkış seçenekleri
| Ölçüm Aralığı | Delik Çapı | Gövde Çapı | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|---|
| 20°, 45°, 150°, 180°, 354° |
6…8 mm
|
30.1 mm
|
Potansiyometrik, 0-10V, 4-20 mA, 0-20 mA
|
IP63
|
±%0.5 |  |
- 20°, 45°, 150°, 180°, 354° elektriksel açı
- 6…8 mm hollow şaft
- 31 mm gövde çapı
- Potansiyometrik, 0-10V, 4-20 mA veya 0-20 mA çıkış
- ±%0.5’e kadar yüksek doğruluk
- 10 milyon tur ömür
- Toza ve neme karşı dayanıklı, IP63 koruma sınıfı
- Mekanik dönüş sınırlaması yoktur
| Marka |
Atek |
|---|---|
| Elektriksel Ölçüm Aralığı |
20°, 45°, 150°, 180°, 354° |
| Direnç Değerleri |
1K, 2K, 5K, 10K |
| Direnç Toleransı |
±% 20 |
| Tekrarlanabilirlik |
0.1° max. |
| Bağımsız Linearite |
±%0.5 |
| Çıkış Tipi |
Potansiyometrik, 0-10V, 4-20 mA veya 0-20 mA |
| Besleme Voltajı |
Potansiyometrik için : 42V max |
| Önerilen Kontak Akımı |
100 µA max. |
| Minimum Ömür (elektriksel) |
10 milyon tur |
| Elektriksel Bağlantı |
3×0,102 mm2 PVC kablo (standart 0.1m, opsiyonel diğer) |
| Mekanik Açı |
360°, sürekli |
| Çalışma Torku |
0.5 Ncm max. |
| Çalışma sıcaklığı |
-25°C … +75°C |
| Koruma Sınıfı |
IP63 |
- Tekstil makinaları
- Otomatik kapı kontrol sistemleri
- Otomotiv
- Her türlü kontrol ve ölçüm uygulamaları
