MLC 420 Serisi Abkant Cetveli || ATEK || Made in Türkiye
Ürünlere dön
LTS Serisi Piston Tipi Cetvel || ATEK || Made in Türkiye

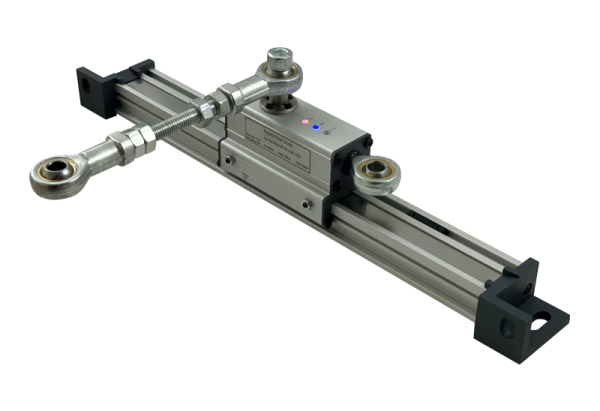

MLC 520 Serisi Lineer Cetveller || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Manyetik temassız ölçüm
İnkremental enkoder çıkışı
Sabit Z referans noktası
50 … 2000 mm arasında farklı ölçme boyları
5 µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
LED gösterge
Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı

Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı


Datasheet
TR
EN
 Ölçüm Aralığı Çıkış Koruma Manyetik Bant Çözünürlük Datasheet
2000 mm’ye kadar
Push-Pull, TTL RS422 Line Driver
 IP 67 B2 5µm, 10µm, 25µm, 50µm, 62.5µm
  • Manyetik temassız ölçüm
  • 50 … 2000 mm arasında farklı ölçme boyları
  • Sabit Z referans noktası
  • 5µm, 10µm, 25µm, 50µm, 62.5µm çözünürlük seçenekleri
  • İnkremental enkoder çıkışı: A, B, Z, /A, /B, /Z
  • Durum LEDİ
  • Çok yönlü montaj olanağı
  • Şok ve vibrasyona karşı dayanıklı
  • Toz, yağ ve neme karşı dayanıklı
  • Sağlam alüminyum gövde
  • IP67 koruma sınıfı
  • Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı
Marka

Atek
Ölçüm Mesafesi

50 … 2000 mm arasında farklı seçenekler
Çözünürlük

5µm, 10µm, 25µm,50 µm, 62.5µm
Ölçüm Prensibi

Manyetik, temassız
Çıkış Tipi

Push-Pull veya TTL RS422 Line Driver
Manyetik Bant Tipi

B2
Çıkış Sinyalleri

A, /A, B, /B, Z, /Z
Çektiği Akım

Maksimum 40 mA (Her Kanal İçin)
Besleme Gerilimi

PPL: 10..30 VDC veya TTL: 5 VDC
Dış Gövde Yapısı

Sensör: Eloksal kaplamalı alüminyum ve delrin
Profil: Eloksal kaplamalı alüminyum
Elektriksel Bağlantı

D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo
Çalışma Hızı

3 m/s
Doğruluk

± 35 µm/m
Tekrarlanabilirlik

± 1 Pulse
Çalışma Sıcaklığı

-25°C … +85°C
Koruma Sınıfı

IP67
  • Makine Sanayi
  • PVC Kesim Makineleri
  • Ağaç İşleme Makineleri
  • Abkant Presler
  • Tekstil Makineleri
  • Mermer Makineleri
  • Transfer Makineleri
  • Testereler
  • Metal İşleme Makineleri
  • Torna, Freze
  • Bohrwerk
  • Vargel
  • Otomasyon ve Robotlar
DATASHEET
PDF
PDF
