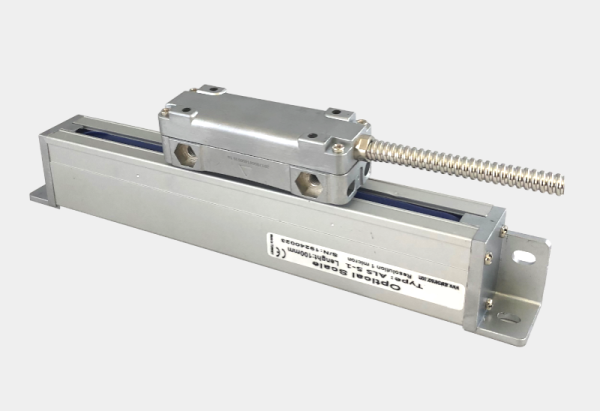

ALS 5 Kalın Gövde Optik Lineer Cetvel || ATEK || Made in Türkiye
100 mm ile 1500 mm arasında strok seçenekleri
İnkremental optik sistem
Kalın gövde tipi
50 mm’lik aralıklarla referans noktası
1 µm’ye kadar yüksek çözünürlük
IP54 koruma sınıfı
60 m/dk ölçüm hızı
Optik prensiple cam cetvel üzerinde hassas ölçüm; tek ya da çift conta korumalı ince gövde; 5 bilyeli rulman sistemi ile yönlendirme; kompakt dizayn, yüksek doğruluk
| Ölçme Boyu | Çıkış Tipi | Koruma | Çözünürlük | Datasheet |
|---|---|---|---|---|
| 100 mm ile 1500 mm arasında farklı ölçme boyları |
TTL RS-422
veya Sinüs
|
IP 54 | 1µm, 5µm |  |
- Optik çalışma prensibiyle cam cetvel ile çok hassas ölçüm
- Tek conta korumalı kalın gövde tipi
- 1 µm’ye kadar yüksek çözünürlük
- 5 bilyeli rulman sistemi ile sağlam yönlendirme
- Kolay montaj imkanı
- 100 mm ile 1500 mm arasında strok seçenekleri
- 50 mm’lik aralıklarla referans noktası
- 60 m/dk ölçüm hızı kabiliyeti
*Optik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Gösterge ve Ölçü Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
| Marka |
Atek |
|---|---|
| Ölçme Tipi |
Optik |
| Ölçme Boyları |
100 mm ile 1500 mm arasında farklı ölçme boyları |
| Çözünürlük |
1µm, 5µm |
| Sinyal Periyodu |
20 µm |
| Doğruluk |
± 10 µm |
| Tekrarlanabilirlik |
± 1 pulse |
| Max çalışma hızı |
60m/dk |
| Besleme Gerilimi |
5 VDC |
| Çıkış tipi |
TTL RS-422 ya da Sinüs |
| Referans Noktası |
50 mm’de bir |
| Gövde Malzemesi |
Alüminyum |
| Çalışma Sıcaklığı |
0°C … +50°C |
| Depolama Sıcaklığı |
-20°C…+70°C |
| Koruma sınıfı |
IP54 |
| Kablo uzunluğu |
50 – 500 mm (3 metre zırhlı kablo) |
