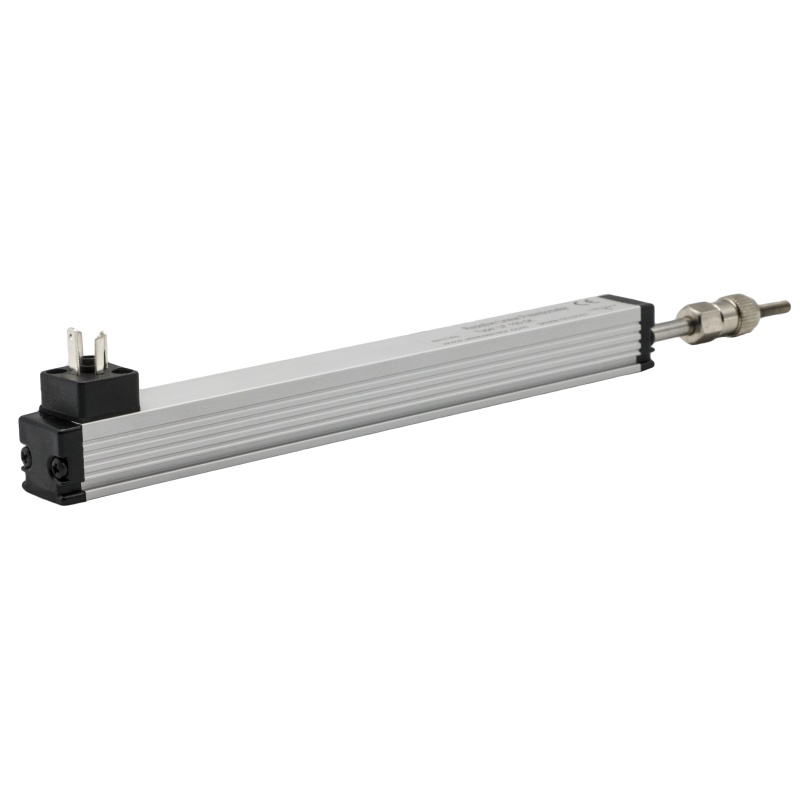

LF Serisi || ATEK || Made in Türkiye
10 mm ile 300 mm arası ölçüm mesafeleri
Standart IP40, opsiyonel IP65 koruma sınıfı
Yüksek çözünürlük
100 milyon hareket ile yüksek ömür
Yüksek çalışma hızı 5 m/s
Analog çıkışları sayesinde absolute olarak çalışma yani elektrik kesintilerinde pozisyon bilgisini kaybetmeme özelliği
Potansiyometrik ölçüm; tek taraftan milli çok küçük ve kompakt gövde yapısı; yüksek çözünürlük, uzun ömür, analog çıkışlar sayesinde absolute çalışma, yani enerji kesintilerinde pozisyon bilgisini kaybetmeme
| Ölçüm Aralığı | Çıkış | Koruma | Elektriksel Bağlantı | Linearite | Datasheet |
|---|---|---|---|---|---|
| 10 – 300 mm | Potansiyometrik, 0-10V veya 4-20 mA | IP 40, Opsiyonel IP 65 | DIN43650-C, M16 soket veya kablo | ±%0,1 … ±%1 |  |
- Potansiyometrik ölçüm
- Kısa mesafeli ölçümler
- Çok kompakt ve küçük gövde yapısı
- Tek taraftan milli
- 10 mm ile 300 mm arası ölçüm mesafeleri
- Standart IP40, opsiyonel IP65 koruma sınıfı
- Yüksek çözünürlük
- 100 milyon hareket ile yüksek ömür
- Yüksek çalışma hızı 5 m/s
- Analog çıkışları sayesinde absolute olarak çalışma yani elektrik kesintilerinde pozisyon bilgisini kaybetmeme özelliği
- Linearize edilmiş kondüktif plastik ( Karbon + Plastik alaşımı ) direnç alaşımı ve özel kontaklar sayesinde aşınmalardan etkilenmez
- Direnç değişimi özel yöntemlerle doğrusallaştırıldığından, her defasında kararlı ve eşit ölçüm
- Türk mühendislerden oluşan Alfa Elektronik takımının, baştan sona tasarlayıp geliştirerek ATEK markasıyla piyasaya sunduğu yerli üretim potansiyometrik lineer cetvel
| Marka |
Atek |
|---|---|
| Özellikler |
– |
- Plastik Enjeksiyon Makinaları
- Abkant Presler
- Mermer Makinaları
- Tansiyon Kontrol Sistemleri
- Testere Makinaları
- Transfer Makinaları
- Hidrolik Makinalar
- Metal İşleme Tezgahları
- Boru Bükme Makinaları
- Tekstil Makinaları
- Profil Kesme Makinaları
- Robot Uygulamaları
- Diğer Otomasyon Uygulamaları
