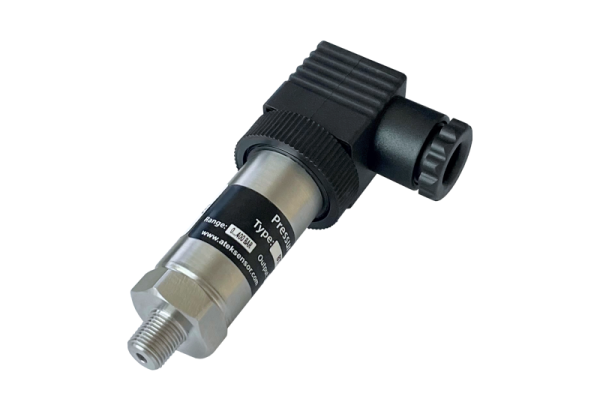

BTT 22 Thin-Film Basınç Transmitteri || ATEK || Made in Türkiye
Thin-film çelik diyafram yapısı
22 mm çapında paslanmaz çelik gövde
0…6 ile 0…1000 bar arasında basınç seçenekleri
Analog 4-20mA / 0-10V vb. farklı çıkışlar
±%0,5 F.S doğruluk
Kompakt yapı
O-ring gerektirmeyen, tamamen kaynaklı Thin-film çelik diyafram yapısı; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım
| Basınç Aralığı | Çıkış | Koruma | Doğruluk | Gövde Çapı | Datasheet |
|---|---|---|---|---|---|
| 1000 Bar’a kadar farklı seçenekler | 4-20 mA, 0-10 VDC, 0-20 mA, 1-6 VDC, 0-5 VDC, Ratiometrik | IP65 veya IP67 | ±%0,5 F.S | 23mm |  |
- O-ring gerektirmeyen, tamamen kaynaklı Thin-film çelik diyafram yapısı
- 23 mm çapında paslanmaz çelik gövde
- 0…6 ile 0…1000 bar arasında basınç seçenekleri
- Titreşimlere karşı dayanıklı
- Kimyasallara karşı dayanıklı
- 4…20mA / 0…10VDC vb. farklı analog çıkış seçenekleri
- EMC ve ters polarite koruması
- Yüksek doğruluk ve kararlılık
- Uzun vadeli mükemmel çalışma
| Marka |
Atek |
|---|---|
| Ölçüm Prensibi |
Çelik diyafram üzerine thin-film |
| Ölçüm Aralığı |
6, 10, 16, 25, 40, 100, 250, 400, 600 ve 1000 bar |
| Dayanma Basıncı |
300%FS <1000Bar, 150%FS ≥1000Bar |
| Patlama Basıncı |
500%FS (Max. 4000 bar) |
| Besleme Gerilimi |
4-20 mA: 8 … 32 VDC |
| Akım Tüketimi |
Maksimum 30mA |
| Çıkış Sinyali |
4…20mA (2 Telli), 0…20mA (3 Telli) |
| Doğruluk |
%0.5FS (@0°C～70°C) |
| Uzun Süreli Kararlılık |
≤±%0.1 FS/ yıl |
| Tepki Süresi |
25ms (standart) … nominal basınç arası |
| Çalışma Ömrü |
10^8 basınç çevrimi |
| Çalışma Sıcaklığı |
-40°C…+85°C |
| Malzeme |
Basınç diyaframı – 316L Paslanmaz Çelik |
| Elektriksel Bağlantı |
DIN43650-A, DIN43650-C, M12, Packard ya da kablo |
| Mekanik Bağlantı |
G1/4, G1/2, NPT1/4, NPT1/2, M14x1 |
| Montaj / Sıkma Tork Değeri |
15 … 20 Nm |
| Koruma Sınıfı |
IP65 yada IP67 |
- Makine aletleri
- Hidrolik
- HVAC
- Soğutma
- Proses teknolojisi
- Su arıtma
