BT10-212 Flanşlı, Flush Diyaframlı Basınç Transmitteri || ATEK ||

Büyütmek için tıklayın
Atek

-1bar…0~0.002bar…100bar basınç aralığı
Flanş montajı
±0.3%FS doğruluk
2-telli 4-20 mA analog çıkış, HART protokolü
IP65 koruma sınıfı
Arkadan aydınlatmalı akıllı LCD gösterge

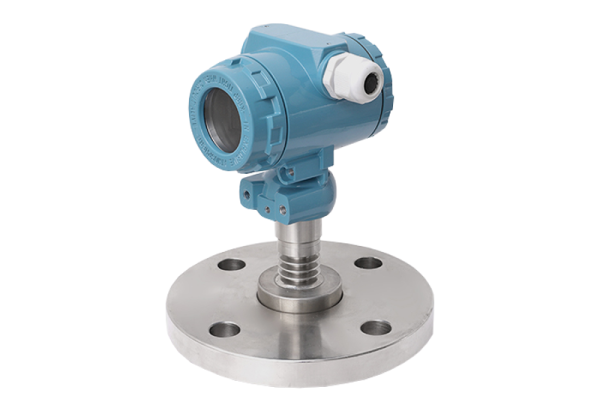

Flanşlı BT10-212 Flush Basınç Transmitteri, müşterinin flanş montaj ihtiyacını karşılamak için tasarlanmıştır. Endüstriyel proses kontrolü, petrol, kimya endüstrisi, metalurji vb. içinde parçacıklar bulunan viskoz ortamlar için yaygın olarak kullanılır.


Datasheet
TR
EN
 Basınç Aralığı Çıkış  Koruma Doğruluk Datasheet
-1bar…0~0.002bar…100bar 4-20mA, 4-20mA+HART IP 65 ±0.3%FS
  • Opsiyonel 3051 veya 2088 gövde
  • Flanş montajı
  • 2-telli 4-20 mA analog çıkış, HART protokolü
  • Arkadan aydınlatmalı akıllı LCD gösterge
  • Büyük boyutlu, tüm kaynaklı sızdırmazlık, uzun süreli güvenilir ve dayanıklı diyafram
  • Gaz, sıvı, buhar basınç ölçümü için kullanılır
  • Opsiyonel korozyon önleyici diyafram (Tantal, Hastelloy C, 316L, 316L, PTFE ile spreylenmiş)
  • Yüksek sıcaklıktaki viskoz sıvı için özellikle uygundur
Marka

Atek
Basınç Aralığı

-1bar…0~0.002bar…100bar
Basınç Referansı

Gösterge basıncı, sızdırmaz gösterge basıncı
Aşırı basınç

% 150FS
Besleme ve Çıkış

4-20mA, 4-20mA+HART (24V besleme)
Doğruluk

±% 0.3(typ.), ±%0.5FS(max.)
Ortam sıcaklığı

-30°C～80°C; LCD gösterge ile -30°C～70°C
Ortalama sıcaklık

-40°C … +104°C
Depolama sıcaklığı

-40°C … +85°C
Zero sıcaklık katsayısı

±% 1FS/55 °C
Tam span sıcaklık etkisi

±% 1FS/55 °C
İzolasyon direnci

≥100MΩ/500VDC (200MΩ/250VDC)
Koruma Sınıfı

IP65
Ex-proof sınıfı

Exd II BT6 Gb
Uzun vadeli kararlılık

±% 0.2FS/yıl
Diyafram materyali

316L (316L PTFE, Hastelloy C, tantal ile spreylenmiş)
Dolum sıvısı

Silikon yağ
Gövde materyali

Döküm alüminyum epoksi reçine kaplama
Elektriksel bağlantı

M20×1.5
Proses bağlantısı

DN25 / DN50 / DN80
Ağırlık

3.5kg (DN50)

Petrol, kimya endüstrisi, metalurji, elektrik, gıda, kağıt yapımı, ilaç, makine imalatı, bilimsel deney ve askeri havacılık vb. endüstriler için proses kontrol alanları.

DATASHEET
PDF
PDF
