Basınç Transmitterleri

Piezorezistif çalışma prensibi
Paslanmaz çelik gövde (1.4305)
Opsiyonel 316L veya titanyum gövde
100 mBar ile 600 Bar arasında farklı modeller
Analog 4-20mA / 0-10V vb. farklı çıkışlar
CANopen çıkış
±%0,5 F.S veya ±%0,3 F.S doğruluk
IP65 veya IP67 koruma sınıfı
Kompakt yapı

Paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım

Datasheet

Basınç Aralığı	Çıkış	Koruma	Doğruluk	Gövde Çapı	Datasheet
0…100 mBar, ile 0…600 Bar arasında farklı modeller 0…-100 mBar ile 0…-1 Bar arasında farklı vakumlu modeller	4-20 mA, 0-10 VDC, 0-20 mA, 1-6 VDC, 0-5 VDC, Ratiometrik veya CANopen	IP65 veya IP67	±%0,5 F.S (Seramik), ±%0,3 F.S (Silikon)	22mm

Piezorezistif çalışma prensibi
Paslanmaz çelik gövde (1.4305)
Opsiyonel 316L veya titanyum gövde< 100 mBar ile 600 Bar arasında farklı modeller Analog 4-20mA / 0-10V vb. farklı çıkışlar ±%0,5 F.S veya ±%0,3 F.S doğruluk IP65 veya IP67 koruma sınıfı Kompakt yapı

Paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım

Datasheet

Basınç Aralığı	Çıkış	Koruma	Doğruluk	Gövde Çapı	Datasheet
0…100 mBar, ile 0…600 Bar arasında farklı modeller0…-100 mBar ile 0…-1 Bar arasında farklı vakumlu modeller	4-20 mA, 0-10 VDC, 0-20 mA, 1-6 VDC, 0-5 VDC, Ratiometrik vb.	IP65 veya IP67	%0,3 F.S	26 mm<

Piezorezistif çalışma prensibi
Paslanmaz çelik gövde
10 Bar ile 16 Bar ölçüm aralığı
4-20mA analog çıkış
±%0,5 F.S doğruluk
IP65 koruma sınıfı
Kompakt yapı

Paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım

Datasheet

Basınç Aralığı	Çıkış	Koruma	Doğruluk	Gövde Çapı	Datasheet
0…10 Bar ile 0…16 Bar	4-20 mA	IP65	±%0,5 F.S (Seramik)	24mm

Piezorezistif ölçüm prensibi
Paslanmaz çelik gövde (303)
10 Bar, 16 Bar, 0…-1 Bar, -1…0 Bar arasında farklı seçenekler
4-20mA, 0-10 VDC veya ratiometric çıkış seçenekleri
±%1 F.S hassasiyet
IP65 koruma sınıfı
Kompakt yapı

Piezorezistif ölçüm prensibi; paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; Hava veya aşındırıcı olmayan gaz uygulamaları için basınç sensörü

Datasheet

Basınç Aralığı	Çıkış	Koruma	Doğruluk	Datasheet
10 Bar, 16 Bar , 0…-1 Bar, -1…0 Bar	4-20 mA, 0-10 VDC, Ratiometric	IP65	±%1 F.S

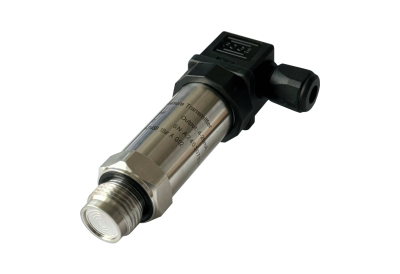

-1bar…0~0.1bar…600bar ölçüm aralığı
Hijyenik uygulamalarda kullanıma uygun
±%0,5 F.S doğruluk
4-20 mA, 0-10V, 0-5V, 0.5-4.5V çıkış
IP65 koruma sınıfı
Soğutma fanı opsiyonu ile yüksek sıcaklık uygulamalarında mükemmel performans

Flush diyafram; paslanmaz çelik gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; standart uygulamalar, soğutma fanı opsiyonu ile 250°C’ye kadar yüksek sıcaklık uygulamalarında yüksek performans

Datasheet

Basınç Aralığı	Çıkış	Çalışma Sıcaklığı	Koruma	Doğruluk	Datasheet
-1bar…0~0.1bar…600bar	4-20mA, 0-10V, 0-5V, 0.5-4.5V	-40～85°C (soğutma fansız)  -40～150°C (3 soğutma fanlı) -40°C～250°C (5 soğutma fanlı)	IP65	±%0,5 F.S

100mbar…25bar basınç aralığı
Hijyenik uygulamalarda kullanıma uygun
±0.5%FS doğruluk
4-20 mA, 0-10V vb. analog çıkış seçenekleri
IP65 koruma sınıfı

BHT 26 flush diyaframlı basınç transmitteri; yiyecek, içecek, ilaç ve biyolojik mühendislik alanlarında uygulanabilir. Tam metal flush montaj izolasyon diyaframı, proses diyagramı ve ölçüm diyaframı arasındaki hassas bağlantıyı sağlamak için doğrudan proses bağlantısı ile kaynaklanır. Bu nedenle, ek sızdırmazlık contalarına gerek yoktur ve ölçüm ölü bölgelerinin olmamasını sağlar.

Datasheet

Basınç Aralığı	Çıkış	Koruma	Doğruluk	Datasheet
>100 mBar … 25 Bar	4-20mA, 0-20mA, 0-10V, 1-6V, 0-5V, Ratiometric	IP 65	±0.5%FS

-1bar…0~0.002bar…100bar basınç aralığı
Flanş montajı
±0.3%FS doğruluk
2-telli 4-20 mA analog çıkış, HART protokolü
IP65 koruma sınıfı
Arkadan aydınlatmalı akıllı LCD gösterge

Flanşlı BT10-212 Flush Basınç Transmitteri, müşterinin flanş montaj ihtiyacını karşılamak için tasarlanmıştır. Endüstriyel proses kontrolü, petrol, kimya endüstrisi, metalurji vb. içinde parçacıklar bulunan viskoz ortamlar için yaygın olarak kullanılır.

Datasheet

Basınç Aralığı	Çıkış	Koruma	Doğruluk	Datasheet
-1bar…0~0.002bar…100bar	4-20mA, 4-20mA+HART	IP 65	±0.3%FS

0~0,0025bar…0,01bar…1bar basınç aralığı
Düşük basınçlar için uygun
φ8 agnail bağlantısı, kolay kurulum
±0.5%…±3%FS doğruluk
4-20 mA analog çıkış
IP65 koruma sınıfı

BFT10-110 Fark Basınç Transmitteri düşük basınçlarda kullanım için idealdir. Basınç bağlantısı M10 dişli ve agnail yapısındadır. Yeraltı havalandırması ve diğer elektrik ve madencilik endüstrilerinde hava beslemesi için otomatik basınç algılama ve kontrol alanında yaygın olarak kullanılır.

Datasheet

Basınç Aralığı	Çıkış	Koruma	Doğruluk	Datasheet
0~0,0025bar…0,001bar…1bar	4-20mA	IP 65	±0.5%…±3%FS

Piezorezistif silikon fark basınç sensörü
Paslanmaz çelik gövde (304)
100 mBar ile 25 Bar arasında farklı modeller
4-20mA, 0-5 VDC veya 1-5 VDC analog çıkış seçenekleri
±%0,5 F.S doğruluk
IP65 koruma sınıfı
Kompakt yapı

MEMS teknolojisiyle üretilen piezoresistif silikon basınç sensörü; paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; uzun dönemde değişmeyen yüksek kararlılık ile uzun ömürlü

Datasheet

Fark Basınç Ölçüm Aralığı	Çıkış	Koruma	Doğruluk	Datasheet
100 mBar’dan 25 Bar’a kadar farklı seçenekler	4-20 mA, 0-5 VDC, 1-5VDC	IP65	±%0,5 F.S

250°C’ye kadar sıcaklıklar için uygun
400 bar’a kadar basınçlarla çalışabilir
G1/2 veya G1/4 bağlantı

Basınç transmitteri soğutucuları, yüksek sıcaklık olan uygulamalarda basınç transmitterlerinin gövdesini soğutarak sıcaklıktan koruyan ürünlerdir. Sıcaklığa göre arka arkaya birkaç ürün bağlanarak kullanılabilir. Farklı giriş/çıkış ölçüleriyle farklı bağlantılarda kullanılabilir.

Datasheet

Maksimum Basınç	Mekanik Bağlantı	Maksimum Sıcaklık	Gövde	Datasheet
400 Bar	G1/4F-G1/2M, G1/4F-G1/4M, G1/2F-G1/2M, G1/2F-G1/4M	250°C	316L Paslanmaz Çelik
