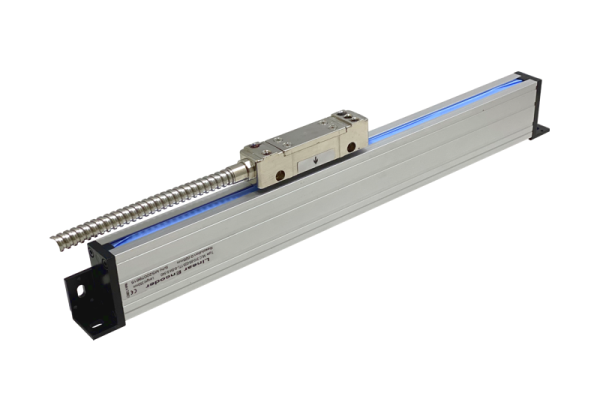

MLC 310 Serisi Kompakt Cetvel || ATEK || Made in Türkiye
Manyetik ölçüm
İnkremental enkoder çıkışı
Temassız/sürtünmesiz sistem
20 metreye kadar ölçüm
5µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple temassız ve hassas ölçüm; Yataklı profil kapalı sistem; Yağ, nem ve toza karşı çift contalı koruma
| Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
|---|---|---|---|---|---|
| 20 metreye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B5 | 5µm, 10µm, 25µm, 50µm, 62.5µm, 100µm, opsiyonel diğer çözünürlükler |  |
- Yüksek doğruluk ve tekrarlanabilirlik
- Manyetik ölçüm
- 5µm’den başlayan çözünürlük seçenekleri
- Temassız/sürtünmesiz sistem
- Titreşim ve şoklara karşı yüksek tolerans
- 20 metreye kadar ölçüm
- Toz, yağ ve neme karşı dayanıklı
- Bakım gerektirmez
- Sağlam alüminyum gövde
- IP67 koruma sınıfı
- Kolay montaj
*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
| Marka |
Atek |
|---|---|
| Ölçüm Mesafesi |
20 metreye kadar |
| Çözünürlük |
5µm, 10µm, 25µm,50 µm, 62.5µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir) |
| Ölçüm Prensibi |
Manyetik |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Manyetik Bant Tipi |
B5 |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
10 … 30 VDC veya 5 VDC |
| Dış Gövde Yapısı |
Sensör: Nikel Kaplı Alüminyum |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Bant Okuma Mesafesi |
2 mm |
| Çalışma Hızı |
3 m/s |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP67 |
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
