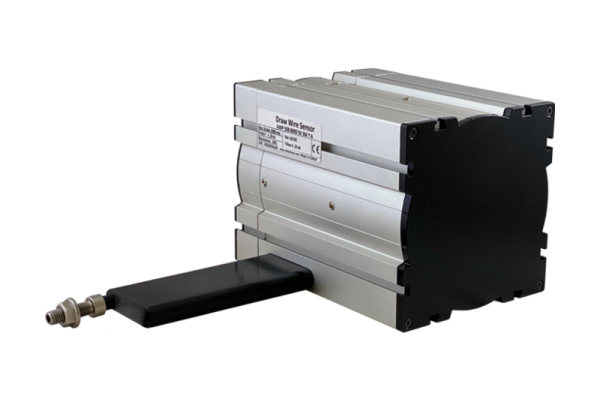

AWP 508 İpli Potansiyometre || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

4000 mm ile 8000 mm arasında değişen farklı ölçme boyları
±%0.5 FS linearite
Potansiyometrik, 0-10 VDC, 4-20 mA veya CANopen çıkış seçenekleri
IP54 (Opsiyonel P67) koruma sınıfı

Potansiyometrik ölçüm; sağlam paslanmaz çelik ip; uzun mesafeli ölçümler için uygun; dış ortamda çalışmaya uygun ve eloksallı alüminyum gövde; şok ve vibrasyonlara karşı dirençli


Datasheet
TR
EN
Strok (ölçme) Boyu Çıkış Koruma  Linearite Datasheet
4000 mm ile 8000 mm arasında değişen farklı ölçme boyları Potansiyometrik, 4-20 mA, 0-10 VDC veya CANopen IP54 (Opsiyonel P67) ±% 0,5 FS
  • 4000 mm ile 8000 mm arasında değişen farklı ölçme boyları
  • ±%0.5 FS linearite
  • Potansiyometrik, 0-10 VDC, 4-20 mA veya CANopen çıkış seçenekleri
  • IP54 (Opsiyonel P67) koruma sınıfı
  • Kompakt tasarım
  • Kolay montaj
  • Şok / Vibrasyona dirençli yapı
  • Alüminyum anodize gövde
Marka

Atek
Strok (ölçme) boyu

4000 mm ile 8000 mm arasında değişen farklı ölçme boyları
Linearite

±%0.5 FS
Besleme Gerilimi

‘A’ ve ‘V’ modellerinde: 12…30 VDC
Potansiyometrik çıkışlı modelde: 42V max.
Sinyal Çıkışı Tipi

Potansiyometrik
0-10 VDC
4-20 mA
CANopen
Ölçme Tipi

Potansiyometrik
Direnç

5 KΩ (standart), 10 KΩ
Maksimum Hız

0.5 m/s
Gerekli Kuvvet

10 N
Çalışma Sıcaklığı

-25°C … +85°C
Malzeme

Gövde: Alüminyum/Çelik/plastik
Ölçüm teli: Paslanmaz çelik
Bağlantı Kablosu boyu

3m (standart), 5m, 10m
IP Koruma Sınıfı

IP54 (Opsiyonel P67)
  • Asansörler
  • Pres makineleri
  • Vinç sistemleri
  • Tahta işleme makineleri
  • Mermer işleme makineleri
  • Depo konumlandırma
  • Baraj korumaları
  • Bent kapağı kontrolü
  • Hava kompresörleri
  • Cam işleme makineleri
  • Kaldırma platformları
  • Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
  • Forkliftler
  • Vida makineleri
  • Kağıt makineleri
  • Hidrolik makineler
  • Dikiş makineleri
  • Sac makineleri
  • Baskı makineleri
  • Yatay kontrol ekipmanları
  • İnşaat makineleri
  • Endüstriyel robotlar
  • Enjeksiyon makineleri
  • X-Y ekseni yer değiştirme
  • Sıvı seviye ölçümleri ve pozisyon kontrolü
  • Çeşitli otomasyon uygulamaları
DATASHEET
PDF
PDF
CAD / STEP
ZIP
