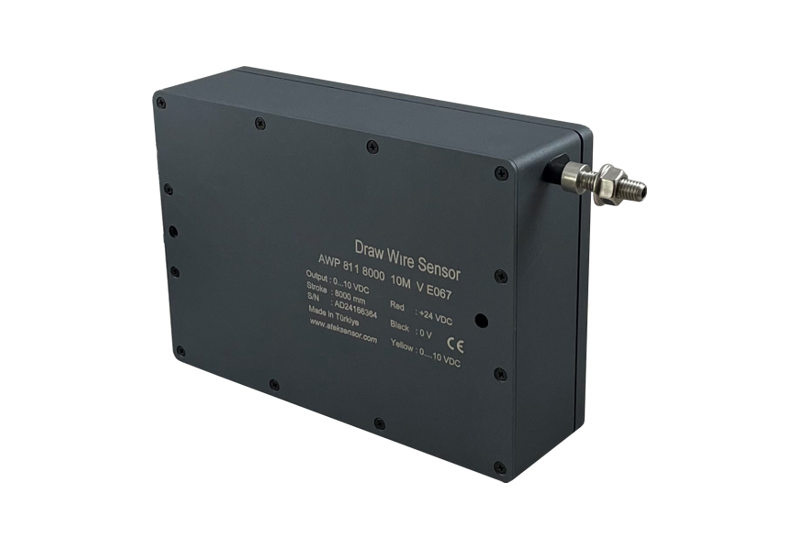

AWP 811 İpli Potansiyometre || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

2500 mm veya 5000 mm strok (ölçme) boyu
±%0.5 FS linearite
Potansiyometrik, 0-10 VDC, 4-20 mA veya CANopen çıkış seçenekleri
Redundant çıkış seçeneği
IP54 koruma sınıfı (opsiyonel IP67)

Potansiyometrik ölçüm; sağlam paslanmaz çelik ip; uzun mesafeli ölçümler için uygun; alüminyum gövde; şok ve vibrasyonlara karşı dirençli


Datasheet
TR
EN
 Ölçme Boyu Çıkış Tipi Koruma  Linearite Datasheet
2500 mm veya 5000 mmm ölçme boyu Potansiyometrik, 4-20 mA, 0-10 VDC veya CANopen  IP 54 (opsiyonel IP67) ±%0,5 FS
  • 2500 mm veya 5000 mm strok (ölçme) boyu
  • ±%0.5 FS linearite
  • Potansiyometrik, 0-10 VDC, 4-20 mA analog çıkışlı veya CANopen çıkışlı model seçenekleri
  • Redundant çıkışlı model seçeneği
  • IP54 koruma sınıfı (opsiyonel IP67)
  • Kompakt tasarım
  • Kolay montaj
  • Şok / Vibrasyona dirençli yapı
  • Alüminyum gövde
Marka

Atek
Strok (ölçme) boyu

2500mm veya 5000mm
Linearite

± % 0.5 FS
Besleme Gerilimi

‘A’ ve ‘V’ modellerinde: 12…30 VDC
Potansiyometrik çıkışlı modelde: 42V max.
Sinyal Çıkışı Tipi

Potansiyometrik
0-10 VDC
4-20 mA
CANopen
(Opsiyonel Redundant Çıkış)
Ölçme Tipi

Potansiyometrik
Direnç

5 KΩ (standart), 10 KΩ
Maksimum Hız

0.5 m/s
Gerekli Kuvvet

12 N
Çalışma Sıcaklığı

-25°C … +85°C
Malzeme

Gövde: Alüminyum
Ölçüm teli: Paslanmaz çelik
Elektriksel Bağlantı

M12 soket veya kablo
Koruma Sınıfı

IP54 (opsiyonel IP67)
  • Asansörler
  • Pres makineleri
  • Vinç sistemleri
  • Tahta işleme makineleri
  • Mermer işleme makineleri
  • Depo konumlandırma
  • Baraj korumaları
  • Bent kapağı kontrolü
  • Hava kompresörleri
  • Cam işleme makineleri
  • Kaldırma platformları
  • Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
  • Forkliftler
  • Vida makineleri
  • Kağıt makineleri
  • Hidrolik makineler
  • Dikiş makineleri
  • Sac makineleri
  • Baskı makineleri
  • Yatay kontrol ekipmanları
  • İnşaat makineleri
  • Endüstriyel robotlar
  • Enjeksiyon makineleri
  • X-Y ekseni yer değiştirme
  • Sıvı seviye ölçümleri ve pozisyon kontrolü
  • Çeşitli otomasyon uygulamaları
