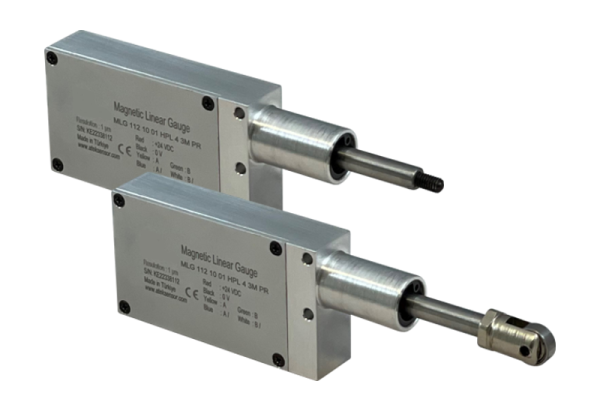

MLG 112 Serisi Lineer Ölçüm Probu || ATEK || Made in Türkiye
Manyetik ölçüm
5mm veya 10mm ölçüm boyu seçenekleri
Yay geri dönüşlü yapı
1 μm çözünürlük
Quadrature kare dalga çıkışı
IP54 koruma sınıfı
Çeşitli boyut, yer değiştirme ve hareket mesafelerinin ölçümü için tasarlanmış manyetik lineer ölçüm probu; yay geri dönüşlü yapı; yüksek doğruluk ve hassasiyet; küçük yapı; kolay montaj
| Ölçüm Boyu | Çıkış | Çözünürlük | Koruma | Datasheet |
|---|---|---|---|---|
| 5mm veya 10mm |
Push-Pull, TTL RS422 Line Driver
|
1µm |
IP54 |  |
- 5mm veya 10mm ölçüm boyu seçenekleri
- Yay geri dönüşlü yapı
- 1 µm yüksek çözünürlük
- 20µm linearite
- Quadrature kare dalga çıkışı
- Küçük yapı, kolay montaj
- Sağlam alüminyum gövde
- IP54 koruma sınıfı
| Marka |
Atek |
|---|---|
| Ölçüm Prensibi |
Manyetik, Hall Effect |
| Ölçüm Boyu |
5mm veya 10mm |
| Üst limit noktasına uzaklık |
+2mm |
| Çözünürlük |
1µm |
| Linearite |
20µm |
| Çıkış Sinyali |
Quadrature kare dalga |
| Besleme ve Çıkış Tipi |
PP: 10..30 VDC besleme, 10…30 VDC Push-pull çıkış |
| Çıkış Sinyalleri |
A, /A, B, /B |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Tekrarlanabilirlik |
4µm max. |
| Max Çalışma Hızı |
3 m/s |
| Ölçüm Kuvveti |
<2N |
| Prob gövde (stem) çapı |
Ø15mm |
| Mekanik ömür |
~10 milyon |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Elektriksel Bağlantı |
0,14 mm2 ekranlı kablo |
| Gövde malzemesi |
Alüminyum |
| Koruma Sınıfı |
IP54 |
- Döngüsel pozisyon ölçümleri, otomatik boyut ölçümleri, endüstriyel ölçüm sistemleri gibi alanlara uygun çözümler sağlar.
