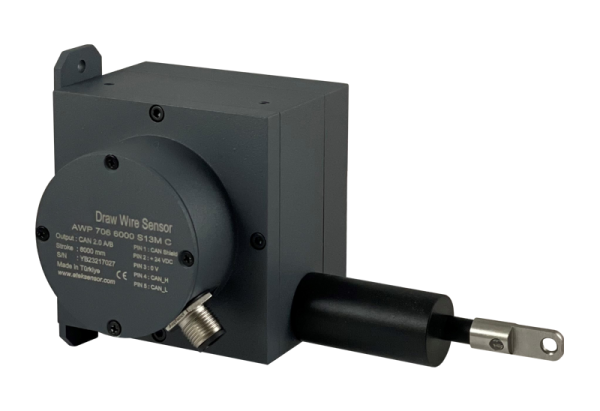

AWP 706 Programlanabilir İpli Pozisyon Sensörü || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

0…6000 mm strok (ölçme) boyu
±%0.5 FS linearite
1 m/s maksimum hız
Analog veya CANopen çıkış
Programlanabilir analog çıkış opsiyonu
IP67 koruma sınıfı

Manyetik absolute ölçüm; programlanabilir analog çıkış; yüksek çözünürlük; sağlam paslanmaz çelik ip; alüminyum gövde; şok ve vibrasyonlara karşı dirençli


Datasheet
TR
EN
 Ölçme Boyu Çözünürlük Çıkış Tipi Koruma  Linearite Datasheet
0…6000 mm  0.05mm Analog veya CANopen IP67 ±%0,5 FS
  • 6000 mm ölçüm uzunluğu
  • Manyetik absolute ölçüm teknolojisi
  • Sağlam paslanmaz çelik ölçüm teli
  • Alüminyum gövde
  • Analog veya CANopen çıkış
  • Programlanabilir analog çıkış opsiyonu
  • IP67 koruma sınıfı
  • Kompakt tasarım ve kolay montaj
  • 1 m/s maksimum hareket hızı
  • Şok / Vibrasyona dirençli yapı
Marka

Atek
Algılama Elemanı

Manyetik absolute enkoder
Besleme Gerilimi

Analog: 15 … 26 VDC
CANopen: 12 … 30 VDC
Akım Tüketimi

≤60 mA
Ters Polarite Koruması

Var
Kısa Devre Koruması

Var
Çözünürlük

0.05 mm
Linearite

±%0.5 FS
Cevaplama Frekansı

500 Hz
Elektriksel Arayüz

Analog akım/voltaj (programlanabilir) veya CANopen
Elektriksel Bağlantı

Kablo veya M12 5 pin erkek soket
Strok (ölçme) Boyu

0…6000 mm
Max Hız

1 m/s
Koruma Sınıfı

IP67
Çalışma sıcaklığı

-40 … +85 °C
Malzeme

Gövde: Alüminyum
Ölçüm Teli: Paslanmaz çelik
Haberleşme Profili

CiA 301
Cihaz Tipi

CANopen, CiA DS406
Kimlik (Node ID)

1 ile 127 arası LSS ya da SDO ile ayarlanabilir
Default Node ID:1
Baud Rate

10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s
PDO Veri Hızı (Data Rate)

100 ms
Hata Kontrol

Heartbeat, Emergency Message
PDO

3 Tx PDO
PDO Modları

Event/Time triggered, Synch/Asynch
SDO

1 server
Pozisyon Bilgisi

Nesne Sözlüğü (Object Dictionary) 0x6020
Sonlandırma Direnci

Opsiyonel
  • Asansörler
  • Pres makineleri
  • Vinç sistemleri
  • Tahta işleme makineleri
  • Mermer işleme makineleri
  • Depo konumlandırma
  • Baraj korumaları
  • Bent kapağı kontrolü
  • Hava kompresörleri
  • Cam işleme makineleri
  • Kaldırma platformları
  • Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
  • Forkliftler
  • Vida makineleri
  • Kağıt makineleri
  • Hidrolik makineler
  • Dikiş makineleri
  • Sac makineleri
  • Baskı makineleri
  • Yatay kontrol ekipmanları
  • İnşaat makineleri
  • Endüstriyel robotlar
  • Enjeksiyon makineleri
  • X-Y ekseni yer değiştirme
  • Sıvı seviye ölçümleri ve pozisyon kontrolü
  • Çeşitli otomasyon uygulamaları
DATASHEET
PDF
PDF
CAD / STEP
ZIP
CAN EDS
ZIP
