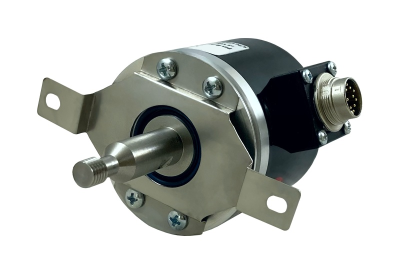

ARK S 58 İnkremental Rotary Enkoder (IP67) || ATEK || Made in Türkiye
Manyetik prensiple temassız ölçüm
İnkremental çıkış
58 mm gövde çapı
6 mm, 8 mm veya 10 mm şaft seçenekleri
1 pulse ile 1024 pulse arası çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple inkremental ölçüm; 58 mm gövde çapı; şaftlı dizayn, IP67 koruma sınıfı
| Çözünürlük | Şaft Çapı | Gövde Çapı | Çıkış | Koruma | Datasheet |
|---|---|---|---|---|---|
| 1 ile 1024 pulse arası seçenekler | 6, 8 veya 10 mm | 58 mm |
Push-Pull, TTL Line Driver, Open Collector
|
IP 67 |  |
- İnkremental çıkış
- Manyetik prensiple temassız ölçüm
- 58 mm gövde çapı
- 6 mm, 8 mm veya 10 mm şaft seçenekleri
- 1 pulse ile 1024 pulse arası çözünürlük seçenekleri
- 3000 RPM çalışma hızı
- Ağır çevre koşulları ve titreşime karşı dayanıklı, IP67 koruma sınıfı
- Yüksek hassasiyet
- Sağlam yapı, uzun çalışma ömrü
-Rotary Enkoder’inizde ölçülen değerlerin en hassas şekilde gösterilmesi ve otomasyon çözümlerinizde kullanılması için Proses Kontrol Cihazları’mızı öneriyoruz.
| Marka |
Atek |
|---|---|
| Ölçme Tipi |
Manyetik, temassız |
| Çözünürlük |
1 ile 1024 pulse arasında bütün çözünürlük değerleri |
| Maks. Çalışma Hızı |
3000 RPM |
| Besleme Gerilimi |
TTL: 5 VDC |
| Akım Tüketimi |
50 mA nominal |
| Çıkış Tipi |
Push pull, TTL Line Driver, Open collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çalışma Sıcaklığı |
-25…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| Elektriksel Bağlantı |
M16 soket veya |
| Şaft Çapları |
6 mm, 8 mm veya 10 mm |
| Koruma Sınıfı |
IP67 |
| Malzeme |
Gövde: Alüminyum |
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
