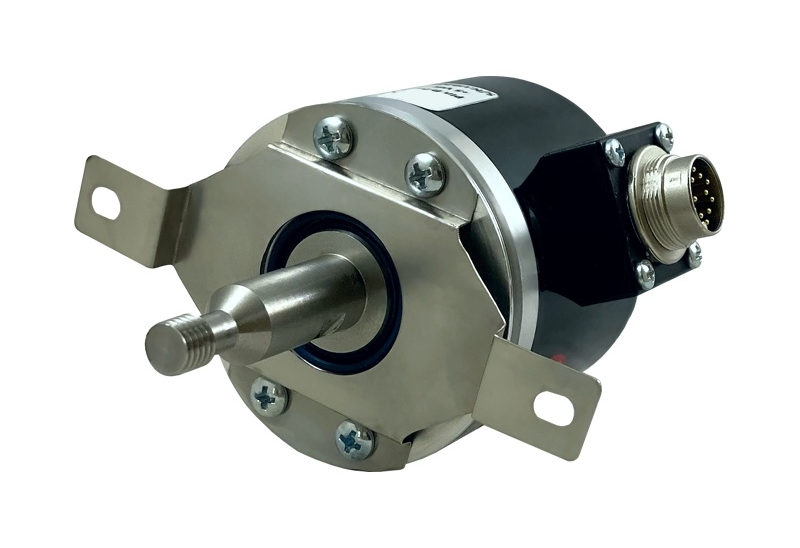

ARC/ARS-S-1XP8001 Özel Seri || ATEK || Made in Türkiye
58 mm çapında gövde
Ana gövde 12mm, Uç bölüm 8mm vida dişlidir.
1024 pulse çözünürlük
Ters polarite ve kısa devre koruması
Kolay montaj
IP54 koruma sınıfı
Özel imalat serisi ürün; inkremental hassas ölçüm; 58 mm gövde çapı; manyetik veya optik prensip seçeneği; özel vidali özel mil yapısı; ters polarite ve kısa devre koruması
| Çözünürlük | Şaft Çapı | Çıkış | Koruma | Datasheet |
| 1024 pulse | Ana gövde:12mm, Uç bölüm: 8mm vida dişli |
Push-Pull, TTL Line Driver, Open Collector
|
IP 54 |  |
- ARS: Manyetik, ARC: Optik prensiple inkremental açısal ölçüm
- 58 mm çapında gövde
- Ana gövde 12mm, Uç bölüm 8mm vida dişlidir.
- 1024 pulse çözünürlük
- Standart M16 (12pin) soket
- Ters polarite ve kısa devre koruması
- Sağlam alüminyum gövdesiyle titreşim ve şoklara karşı dayanıklı
- Kolay montaj
- 6000 RPM hıza kadar dayanıklı (dakikada 6000 devir)
- IP54 koruma sınıfı
-Rotary Enkoder’inizde ölçülen değerlerin en hassas şekilde gösterilmesi ve otomasyon çözümlerinizde kullanılması için Proses Kontrol Cihazları’mızı öneriyoruz.
| Marka |
Atek |
|---|---|
| Gövde Çapı |
58 mm |
| Çözünürlük |
1024 pulse |
| Şaft kalınlığı |
6, 8 veya 10 mm |
| Çalışma hızı |
3000 RPM (dakikada 3000 devir) |
| Çıkış Frekansı |
300 kHz |
| Çıkış Tipi |
Push-Pull, TTL Line Driver, Open Collector |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 60 mA (Her Kanal İçin) |
| Besleme Akımı |
50 mA Nominal |
| Çalışma Ortam Sıcaklığı |
-25 ile +85 °C |
| Koruma Sınıfı |
IP54 |
- Motor Hız Kontrolü
- >Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
- Servo sistemlerde
