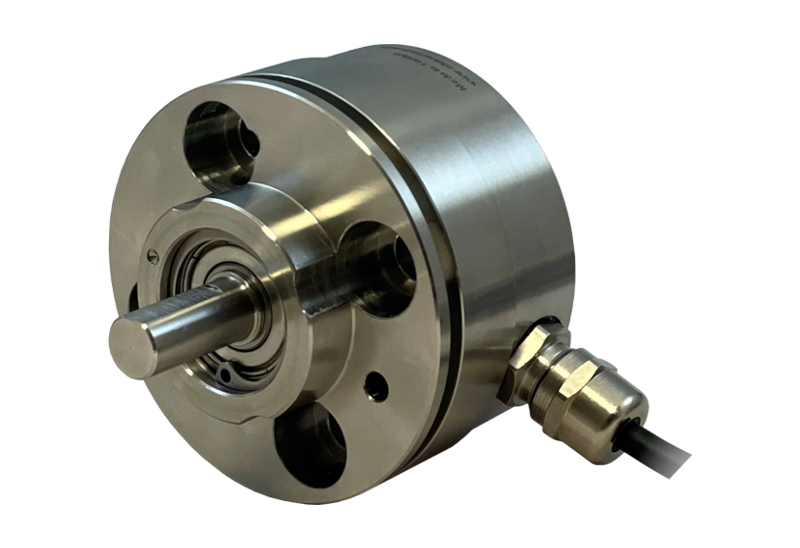

RCS 9200 Serisi Açı Sensörü || ATEK || Made in Türkiye
Temassız ölçüm
0.5-4.5V Ratiometric, 0-10V, 0-5V, 4-20mA çıkış seçenekleri
0-360° arasında seçilebilen açı değerleri
12 bit çözünürlük
68 mm gövde, 10 mm şaft çapı
IP67 koruma sınıfı
Temassız, yüksek doğrulukta manyetik prensiple açısal ölçüm; çevresel şartlardan etkilenmez; kaplin ile bağlantı; komple paslanmaz çelik gövde; çok uzun ömürlü yerli üretim sensör
| Ölçüm Aralığı | Çözünürlük | Çıkış | Gövde Çapı | Şaft Çapı | Koruma | Besleme Voltajı | Datasheet |
|---|---|---|---|---|---|---|---|
| 0…360º arası farklı seçenekler | 12 bit | 0.5-4.5V Ratiometric, 0-10V, 0-5V, 4-20mA | 68mm | 10mm | IP 67 | 5 VDC veya 24 VDC |  |
• Temassız ölçüm
• 12 bit çözünürlük
• 0-360° arasında kullanıcı tarafından seçilebilen açı değerleri
• 4-20 mA, 0-5VDC, 0-10 VDC veya 0.5-4.5 VDC rasyometrik çıkış seçenekleri
• 10 mm şaft çapı
• IP67 koruma sınıfı
• Uzun çalışma ömrü
• Kompakt yapı
• Yüksek doğruluk
• Tamamen paslanmaz çelik gövde
| Marka |
Atek |
|---|---|
| Ölçme Tipi |
Manyetik, temassız |
| Ölçüm Aralığı |
0° 'den 360° 'ye kadar istenen aralıkta üretilebilir |
| Çözünürlük |
12 bit |
| Linearite |
±%0.5 FS |
| Tekrarlanabilirlik |
0.1° |
| Cevaplama frekansı |
250 Hz |
| Çıkış Sinyali |
Rasyometrik ( Besleme Gerilimi: 5 VDC, Yük : ≥ 1KΩ) |
| Ters Polarite Koruması |
Evet, sadece besleme |
| Çalışma Sıcaklığı |
-25…+85 °C |
| Elektriksel Bağlantı |
3 x 0,14 mm² ekranlı kablo |
| Maks. Çalışma Hızı |
3000 rpm |
| Koruma Sınıfı |
IP67 |
| Malzeme |
Gövde: Paslanmaz Çelik |
- Robotik sistemler
- Otomobil parçaları
- Güneş enerjisi ve fotovoltaik sistemler
- Otomatik yönlendirmeli sistemler
- Vinç ve kaldırma sistemleri
- Rüzgar Santralleri
