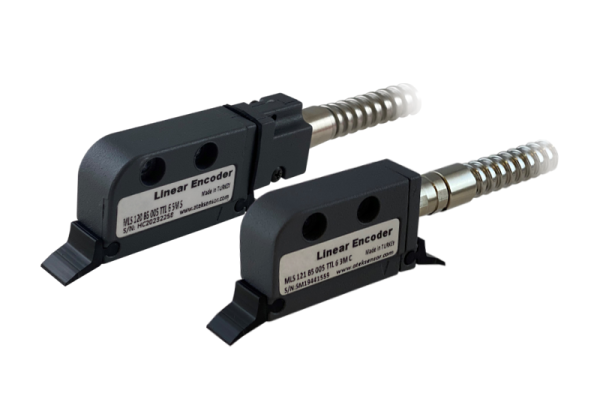

MLS 120 / 121 Serisi Manyetik Okuyucu Sensör || ATEK || Made in Türkiye
Manyetik ölçüm
Küçük boyut
100 metreye kadar ölçüm
1 μm’den 100 μm’ye kadar çözünürlük
Soketli veya kablolu model seçeneği
Spiral veya PUR kablo seçeneği
IP67 koruma sınıfı
Manyetik bant üzerinde temassız ölçüm yapabilen okuyucu sensör; entegre edilmiş bant sıyırıcıları sayesinde nem, yağ, toz gibi çevresel etkenlere karşı ekstra dayanıklı; kablolu veya spiralli model seçenekleri
| Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
|---|---|---|---|---|---|
| 100 m’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B2, B5 |
1µm, 5µm, 10µm, 25µm, 62.5µm, 80µm, 100µm, opsiyonel diğer çözünürlükler
|
 |
- Manyetik ölçüm
- Küçük boyut
- Kolay montaj
- 1 μm’den 100 μm’ye kadar çözünürlük
- Yüksek doğruluk ve tekrarlanabilirlik
- Soketli (MLS 120) veya kablolu (MLS 121) model seçeneği
- Spiral ve PUR kablo seçeneği
- 100 metreye kadar ölçüm
- Sağlam alüminyum gövde
- IP67 koruma sınıfı
- Sensör gövdesine entegre edilmiş sıyırıcıları sayesinde, üzerinde hareket ettiği manyetik bant ya da profilde oluşabilecek muhtemel toz, pislik, talaş gibi dış etkenlerden ekstra korunmuştur.
*Manyetik Lineer Enkoderinizde ölçülen değerlerin en hassas şekilde gösterilmesi ve pozisyon kontrolünde kullanılması için Proses Kontrol Cihazları’mızı veya CNC, Torna gibi metal işleme tezgahlarında kullanmak için DRO(Digital Readout) Ekranları’mızı öneriyoruz.
| Marka |
Atek |
|---|---|
| Ölçüm Mesafesi |
100 metreye kadar |
| Çözünürlük |
1µm, 5µm, 10µm, 25µm, 50µm, 62.5µm, 80µm, 100µm (Opsiyonel farklı çözünürlükler gerçekleştirilebilir) |
| Ölçüm Prensibi |
Manyetik |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Manyetik Bant Tipi |
B2, B5 |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
PP: 10..30 VDC veya TTL: 5 VDC |
| Dış Gövde Yapısı |
Alüminyum |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Çalışma Hızı |
3 m/s |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP67 |
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Abkant Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
