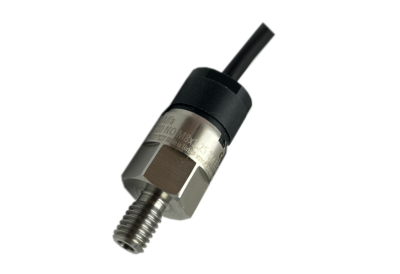

MPA 18 Mekanik Basınç Anahtarı || ATEK || Made in Türkiye
Ürünlere dön
ILT-110 Serisi İndüktif Lineer Cetveller || ATEK || Made in Türkiye

BFT 220 LCD Göstergeli Akıllı Fark Basınç Transmitteri, Alüminyum Alaşım Kasa || ATEK ||

Büyütmek için tıklayın
Atek

100 milibar….25 BAR basınç aralığı
LCD modül butonları ile kolay konfigürasyon
24VDC besleme
4…20mA/HART veya MODBUS RTU çıkışı
Menüden ayarlanabilir birçok ölçüm birimi seçeneği
±%0,3 FS’e kadar yüksek doğruluk
IP65 koruma

BFT 220 LCD göstergeli fark basınç transmitteri; iki farklı basınç noktası arasındaki basınç farkını ölçmek, istenilen ölçüm birimine çevirmek ve görüntülemek için kullanılır. Modbus ve HART çıkış seçenekleri mevcuttur. Parametre konfigürasyonu ve kompanzasyon ayarları, LCD modül üzerindeki butonlar ile yerinde ve kolayca yapılabilmektedir.


Datasheet
TR
EN
Basınç Aralığı Çıkış Tipi Gösterge Doğruluk Koruma Datasheet
100 milibar….25 BAR 4…20mA/HART veya MODBUS RTU 2 satır arkadan aydınlatmalı LCD ±%0,5 veya ±%0,3 F.S  IP65
  • 100 milibar….25 BAR basınç aralığı
  • LCD modül butonları ile kolay konfigürasyon
  • 24VDC besleme
  • 4…20mA/HART veya MODBUS RTU çıkışı
  • HART çıkışlı model: 5 bit ve 4 ondalık basamak gösteren arkadan aydınlatmalı LCD
  • MODBUS çıkışlı model: 6 bit ve 5 ondalık basamak gösteren arkadan aydınlatmalı LCD
  • Menüden ayarlanabilir birçok ölçüm birimi seçeneği
  • ±%0,3 FS’e kadar yüksek doğruluk
  • Kısa devre ve ters polarite koruması
  • Alüminyum alaşım kasa
  • Uzun vadeli mükemmel çalışma
  • IP65 koruma sınıfı
Marka

Atek
GENEL ÖZELLİKLER

–>
Basınç Aralığı

0…100mbar ile 0…25Bar arasında farklı modeller
Çıkış sinyali

4…20mA/HART veya MODBUS RTU
Besleme Voltajı

HART çıkışlı model: 12-32VDC (önerilen 24VDC)
MODBUS çıkışlı model: 18-36VDC (önerilen 24VDC)
Saha çalışması

3 buton, bütün parametreler yerinde değiştirilebilir
MEKANİK VE ÇEVRESEL ÖZELLİKLER

–>
Çalışma ve Depolama Sıcaklığı

-30°C … +70°C
Koruma sınıfı

IP65
Malzeme

Transmitter : Paslanmaz Çelik 304
Kasa: Alüminyum alaşım
TRANSMİTTER ÖZELLİKLERİ

–>
Ölçüm Aralığı

0…100mbar ile 0…25Bar arasında farklı modeller
Ölçüm Şekli

Relative olarak ortam basıncı ölçümü
Hava, Su, Yağ, Patlayıcı olmayan gazlar
Çalışma Prensibi

Piezorezistif
Proses Bağlantısı

G1/4, G1/4F, G1/2, NPT1/4, NPT1/4F, R1/4F , M12, M20
Doğruluk

±%0,5 FS @25ᵒC
±%1 FS @0…+70ᵒC
±%2 FS @-40…+85ᵒC
Uzun Süreli Kararlılık

± % 0,3 T.S/ yıl
Cevaplama Süresi

1ms % 10… % 90 nominal basınç arası
Montaj / Sıkma Tork Değeri

15 … 20 Nm
LCD GÖSTERGE ÖZELLİKLER

–>
Gösterge

Modbus Çıkışlı Model:6 bit, 5 ondalık basamak gösteren arka aydınlatmalı LCD gösterge
HART Çıkışlı Model:5 bit, 4 ondalık basamak gösteren arka aydınlatmalı LCD gösterge
Birimler

Modbus Çıkışlı Model:KPa, Pa, MPa, mmH2O, mH2O, mbar, bar, PSI, M,%
HART Çıkışlı Model:H2O, inHg, ftH2O, mmH2O, mmHg, psi, bar, mbar, g/cm2, kg/cm2, Pa, kPa, Torr, atm, Mpa, mH2O, mHg, m, mm, cm, %, mA, g/cm3
Örnekleme Hızı

>20 kez/s
Gösterge Arayüzü

İngilizce ve Çince; basınç, sıcaklık, akım, yüzdelik
Linearite

% 0,2'den daha iyi
Kararlılık

% 0.2/yıl
Devre koruması

Aşırı akım koruması, ters polarite koruması
İzolasyon aralığı

>200MΩ
Ana kart butonlarının çalışması

Reset, alt basınç kalibrasyonu, üst basınç kalibrasyonu (tam skala kalibrasyonu)
LCD kafa butonlarının çalışması

Span birimleri, ondalık basamağı, sönümleme süresi, akım sabitleme, çıkış özelliklerini değiştirme, kalibrasyon (alt nokta ve full skala kalibrasyonu), dil ayarı, ortam yoğunluğu ve fabrika ayarlarına dönme
  • Pnömatik Sistemler
  • Hava kompresörleri
  • Hava Soğutma-Isıtma Sistemleri
  • Su pompaları
  • Sıvı tankları
  • Medikal
  • Kimya endüstrisi
DATASHEET
PDF
PDF
