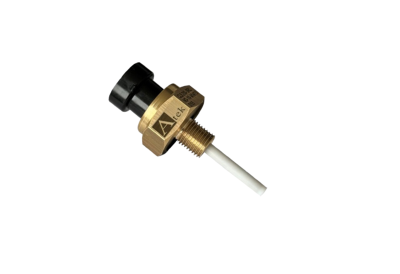

CLS 210 Kapasitif Seviye Sensörü || ATEK || Made in Türkiye
Ürünlere dön
ERP 53 Serisi Çoklu Rotary Potansiyometre || ATEK || Made in Türkiye

AWI 100 Eğim Ölçerli Programlanabilir İpli Pozisyon Sensörü || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Entegre eğim sensörü seçeneği ile aynı anda hem uzunluk hem eğim ölçümü
10000 mm (10 metre)’ye kadar farklı strok (ölçme) boyları
Eğim ölçümü için 0…360° veya ±180° arasında seçilebilir açı değerleri
Analog veya CANopen çıkış
Programlanabilir analog çıkış opsiyonu
IP67 koruma sınıfı

Entegre eğim sensörü seçeneği ile aynı anda hem uzunluk hem eğim ölçümü; programlanabilir analog çıkış; yüksek çözünürlük; sağlam paslanmaz çelik ip; alüminyum gövde; şok ve vibrasyonlara karşı dirençli


Datasheet
TR
EN
 Ölçme Boyu Eğim Sensörü Ölçüm Aralığı Çıkış Tipi Koruma  Linearite Datasheet
10000 mm’ye kadar farklı ölçme boyları (opsiyonel diğer stroklar) 0…360° ve ±180° arasında farklı açı değerleri Analog veya CANopen IP67 ±%0,5 FS
  • Entegre eğim sensörü seçeneği ile aynı anda hem uzunluk hem eğim ölçümü
  • 10000 mm (10 metre)’ye kadar farklı strok (ölçme) boyları
  • Analog veya CANopen çıkış
  • Uzunluk ölçümü için programlanabilir analog çıkış opsiyonu
  • Eğim ölçümü için 0…360° veya ±180° arasında seçilebilir açı değerleri
  • Eğim ölçümü için 0⁰ noktasını belirleyebilme özelliği
  • IP67 koruma sınıfı
  • Kompakt tasarım ve kolay montaj
  • 1 m/s maksimum hareket hızı
  • Şok / Vibrasyona dirençli yapı
Marka

Atek
İpli Sensör Ölçüm Aralığı

AWI 105: 5000 mm’ye kadar farklı ölçme boyları
AWI 110: 10000 mm’ye kadar farklı ölçme boyları
Eğim Sensörü Ölçüm Aralığı

0…360° arasında farklı açı değerleri
±180° arasında farklı açı değerleri
ELEKTRİKSEL ÖZELLİKLER

–>
Besleme Gerilimi

Analog: 15 … 26 VDC
CANopen: 12 … 30 VDC
Ters Polarite Koruması

Var
Kısa Devre Koruması

Var
Çözünürlük

İpli Sensör: 0.05 mm
Eğim Sensörü: 12 bit
Linearite

İpli Sensör: ±%0.5 FS
Doğruluk

Eğim Sensörü: 0,2°
Cevaplama Frekansı

İpli Sensör: 500 Hz
Eğim Sensörü: 10Hz
Elektriksel Arayüz

Analog akım/voltaj (programlanabilir) veya CANopen
Elektriksel Bağlantı

M12 soket veya kablo
MEKANİK ÖZELLİKLER

–>
Strok (ölçme) Boyu

AWI 105: 5000 mm’ye kadar farklı ölçme boyları
AWI 110: 10000 mm’ye kadar farklı ölçme boyları
Max Hız

1 m/s
Koruma Sınıfı

IP67
Çalışma sıcaklığı

-40 … +85 °C
Malzeme

Gövde: Alüminyum
Ölçüm Teli: Paslanmaz çelik
CANOPEN ÖZELLİKLER

–>
Haberleşme Profili

CiA 301
Cihaz Tipi

CANopen, CiA DS406
Kimlik (Node ID)

1 ile 127 arası LSS ya da SDO ile ayarlanabilir
Default Node ID:1
Baud Rate

10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s
PDO Veri Hızı (Data Rate)

100 ms
Hata Kontrol

Heartbeat, Emergency Message
PDO

3 Tx PDO
PDO Modları

Event/Time triggered, Synch/Asynch
SDO

1 server
Pozisyon Bilgisi

Nesne Sözlüğü (Object Dictionary) 0x6020
Sonlandırma Direnci

Opsiyonel
  • Sabit veya mobil vinçler
  • İtfaiye ve kurtarma araçları
  • Taşıma sistemleri
  • Kepçeler
  • Kaldırma ve çalışma platformları
  • Makinalar
