BCT 26 Basınç Transmitteri || ATEK || Made in Türkiye
Ürünlere dön
EPT 22 Basınç Transmitteri || ATEK || Made in Türkiye

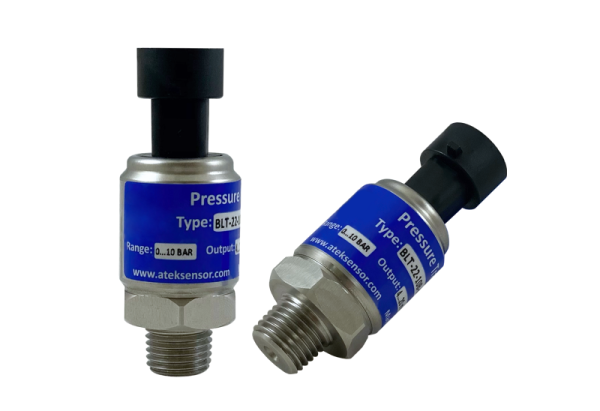

BLT 22 Basınç Transmitteri || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Piezorezistif çalışma prensibi
Paslanmaz çelik gövde
10 Bar ile 16 Bar ölçüm aralığı
4-20mA analog çıkış
±%0,5 F.S doğruluk
IP65 koruma sınıfı
Kompakt yapı

Paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım


Datasheet
TR
EN
 Basınç Aralığı Çıkış  Koruma Doğruluk Gövde Çapı Datasheet
0…10 Bar ile 0…16 Bar 4-20 mA IP65 ±%0,5 F.S (Seramik) 24mm
  • Piezorezistif çalışma prensibi
  • 24 mm incelikte gövde ölçüsü
  • Uzun vadeli mükemmel çalışma
  • Paslanmaz çelik gövde yapısı
  • EMC ve Ters Polarite Koruması
  • 4…20mA analog çıkış
Marka

Atek
Basınç Aralığı

0…10Bar ile 0…16Bar
Çalışma Prensibi

Piezorezistif
Maksimum Basınç Dayanımı

200 % F.S.
*3 ya da 5 kez olabilir
Oring – Sızdırmazlık

Standart NBR , opsiyonel FKM(Viton) yada EPDM
Besleme Gerilimi

8 … 32 VDC
Akım Tüketimi

Maksimum 30mA
Çıkış Sinyali

4…20mA (2 Telli)
Hassasiyet

±%0 ,5 F.S @25ᵒC
Cevaplama Süresi

1ms % 10… % 90 nominal basınç arası
Çalışma Sıcaklığı

-40°C…+85°C
Gövde

Paslanmaz Çelik Gövde – 1.4305 (AISI303)
Mekanik Bağlantı

G1/4, NPT1/4
Elektriksel Bağlantı

Soketli modeller DIN43650-A , DIN46350-C , M12 ya da
PUR Kablolu 3 x 0.14mm
Koruma Sınıfı

IP65
Montaj / Sıkma Tork Değeri

15 … 20 Nm
  • Pnömatik Sistemler
  • Hava kompresörleri
  • Hava Soğutma-Isıtma Sistemleri
  • Su pompaları
  • Sıvı tankları
  • Medikal
  • Kimya endüstrisi
DATASHEET
PDF
PDF
YERLİ MALI BELGESİ
PDF
CAD / STEP
ZIP
